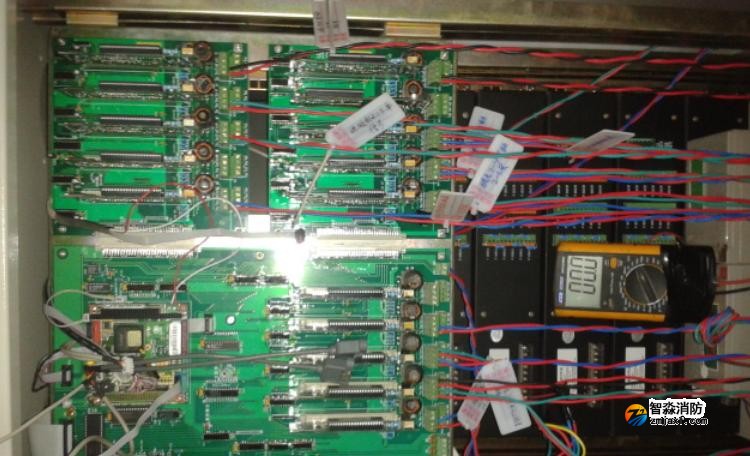

火災自動報警系統的信號總線應采用雙絞線，部分傳輸線路需采用屏蔽線。RV、RVV等線纜存在自身干擾和抗干擾能力弱等問題，不能作為信號傳輸線路。這是國內和國外火災自動報警設備廠家的一致性要求！

　　提示：火災自動報警系統的信號總線應采用雙絞線（RVS），部分傳輸線路需采用屏蔽線（RVVP、RVVPS等）。受制于產品檢驗標準，這類電纜的額定電壓等級均為300/300V，考慮其工作電壓均不超過24V，不存在安全風險，因此應予許可，以保證火災自動報警系統的功能需要。

　　本文要求，同樣適應于電氣火災監控系統、消防電話系統等需要通過總線傳輸?shù)钠渌到y(tǒng)。

詳解如下：

（一）目前面臨的主要問題：

　　（1）《火災自動報警系統設計規范》GB50116-2013和《民用建筑電氣設計標準》GB51348-2019要求“火災自動報警系統傳輸線路的電壓等級不低于300/500V”。但是，雙絞線（RVS）和屏蔽線（RVVP、RVVPS等）產品標準的適應電壓等級僅為300/300V（詳見后述說明），從而導致這些電纜無法獲得300/500V的產品檢驗報告，市場上也無法采購到該電壓等級的產品。

　?。?）由于無法采購電壓等級為300/500V的雙絞線和屏蔽線，因此在部分項目中采用了RV、RVV等線纜替代。這種做法不合適，因?yàn)?span style="background-color: rgb(255, 255, 153);">RV、RVV等線纜存在自身干擾和抗干擾能力弱等問題，不能作為信號總線的傳輸線路。

（二）解決問題的方式：

　　火災自動報警系統信號總線傳輸線路的運行電壓均在24V以下，并不存在安全風險。因此，應該允許這類線路采用額定電壓等級為300/300V的雙絞線和屏蔽線，以保證火災自動報警系統的功能需要。

　　該解決方案并不違反規范實施原則，《火災自動報警系統設計規范》GB50116-2013第11.1.1條和《民用建筑電氣設計標準》GB51348-2019第13.8.2條屬于推薦性條文，推薦性條文在正常情況下應該執行，但目前不具備實施條件，考慮采用300/300V電壓等級不會影響系統安全，因此可以進行調整。

　　需要說明的是，對于抗干擾要求不高的火災自動報警系統電源線路等，仍應采用電壓等級不低于300/500V的線纜，比如采用RV、RVV線纜等。

（三）線纜型號及說明：

　　（1）雙絞線（RVS）。

　　雙絞線型號為RVS，名稱為銅芯聚氯乙烯絕緣絞型連接用軟電線，俗稱“花線”。雙絞線把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，具有較好的電磁抵消效應，從而降低自身信號干擾。火災自動報警系統的總線回路等需采用雙絞線。

　　雙絞線（RVS）的適用標準為《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線第3部分：連接用軟電線和軟電纜》JB/T 8734.3-2016，簡稱JB/T 8734.3-2016。由于該標準僅適應額定電壓為300/300V的雙絞線，因此雙絞線無法獲得電壓等級大于300/300V的產品檢驗報告，廠家也不能生產電壓等級大于300/300V的產品。

　　（2）屏蔽線（RVVP、RVVPS等）。

　　屏蔽線的型號較多，與火災自動報警系統相關的主要有RVVP、RVVPS等。RVVP名稱為銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電線；RVVPS名稱為銅芯聚氯乙烯絕緣聚氯乙烯護套對絞屏蔽軟電線。屏蔽線具有較好的抗外部干擾能力。火災自動報警系統的部分傳輸線路需采用屏蔽線。

　　屏蔽線（RVVP、RVVPS等）的適用標準為《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線第5部分：屏蔽電線》JB/T 8734.5-2016，簡稱JB/T 8734.5-2016。由于該標準僅適應額定電壓為300/300V的屏蔽線，因此該類屏蔽線無法獲得電壓等級大于300/300V的產品檢驗報告，廠家也不能生產電壓等級大于300/300V的產品。
