海灣電氣火災監控系統在大型商業綜合體中的應用實踐

作者:海灣消防文章來源：http://m.njjjjd.com/ [大中小]

大型商業綜合體作為人員高度密集、用電負荷復雜、電氣設備繁多的重點消防場所，涵蓋購物中心、餐飲商鋪、影院、娛樂場館、地下車庫等多種功能區域，配電系統具有回路數量多、線路敷設復雜、用電設備類型雜、24小時不間斷運行的特點。長期以來，商業綜合體因線路老化、商鋪私拉亂接、設備過載運行、接線端子過熱等問題引發的電氣火災頻發，加之場所人員密集、疏散難度大、可燃物集中，一旦發生火災極易造成重大人員傷亡與財產損失。依據《建筑設計防火規范》《電氣火災監控系統設計、安裝及使用規范》要求，大型商業綜合體必須全覆蓋配置電氣火災監控系統。本文結合海灣電氣火災監控系統的產品特性，詳細闡述其在大型商業綜合體中的設計方案、施工要點、應用優勢與落地成效。

大型商業綜合體電氣火災風險具有顯著的場景化特征，不同功能區域隱患差異較大。餐飲區域存在大功率廚具設備頻繁啟停、線路負荷波動大、油煙腐蝕線路等問題，易引發線路絕緣破損、漏電、過熱隱患；商鋪區域存在商戶私自改造線路、增設用電設備導致回路過載的風險；地下車庫照明、排風、消防設備長期運行，線路受潮、老化速度快，接地故障頻發；配電室、設備機房設備密集，母線排、配電柜易因接觸不良、積塵過熱引發安全隱患。傳統人工巡檢模式存在巡檢盲區、頻次不足、隱患發現滯后等問題，無法滿足商業綜合體全天候安全管控需求，而海灣電氣火災監控系統可針對不同區域風險特征，實現定制化、精細化監測。

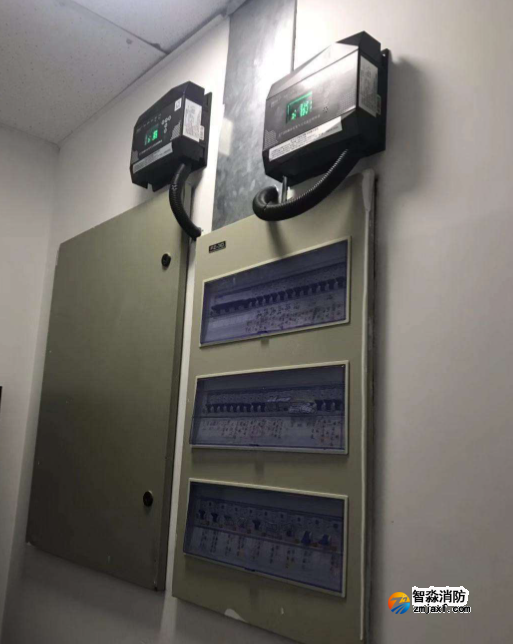

在系統設計方案上，結合大型商業綜合體多層、多分區、多回路的建筑特點，采用“分區布設、集中管控、分層監測”的設計思路，構建全域覆蓋的監測網絡。系統整體采用總線型拓?fù)浣Y(jié)構，以GST-DH9000電氣火災監控主機為核心設備，部署于消防控制中心，統一管控整棟建筑的所有監測點位。根據建筑防火分區與配電系統劃分，在每層配電箱、區域總配電柜、設備機房配電柜分別布設前端探測設備，針對不同場景匹配專用探測器。普通照明、動力配電回路選用DH-GST-N3102組合式電氣火災監控探測器，同步監測剩余電流與線路溫度；配電柜、母線排等封閉高溫點位選用DH-GST-N3203測溫式探測器，精準監測設備內部溫度異常；針對大電流母線回路，搭配DH-GST-N2100開口式剩余電流互感器，無需斷電即可安裝，適配改造項目施工需求。

針對商業綜合體重點風險區域，實施差異化強化監測設計。餐飲后廚大功率用電回路，加密監測點位，縮短數據采樣周期，提高報警靈敏度，實時監測設備啟停過程中的電流波動與溫度變化，規避瞬時過載引發的隱患；地下車庫潮濕區域，選用防潮型探測設備，做好線路密封防護，重點監測線路受潮漏電、接地故障；消防配電、應急照明等重要保障回路，設置獨立監測回路，單獨閾值管控，確保消防備用電源與應急設備安全穩定運行，杜絕關鍵設備電氣故障影響應急救援。同時系統與建筑智慧消防平臺聯動，實現電氣隱患報警、視頻聯動、彈窗提示、短信推送一體化管控，消防值班人員可第一時間獲取隱患信息、定位故障點位。

在施工安裝環節，結合商業綜合體營業不間斷、管線復雜的特點，遵循“最小影響、精準施工、規范布線”的原則。新建項目嚴格按照消防規范與系統設計方案布線，二總線信號線單獨敷設，與強電線路保持安全間距，規避電磁干擾；改造項目?jī)?yōu)先選用開口式互感器、分體式探測器，無需拆除原有配電線路、無需斷電施工，大幅降低施工對商場正常運營的影響。所有探測設備嚴格按照點位安裝，互感器貼合母線規范安裝，測溫傳感器固定于接線端子、電纜接頭等易發熱核心點位，確保監測數據精準有效。施工完成后進行全系統調試，逐一校準報警閾值、測試通信功能、模擬故障報警，確保無監測盲區、無設備故障、無誤報漏報。

落地應用成效方面，海灣電氣火災監控系統徹底解決了大型商業綜合體電氣安全管控難題。一是實現極早期隱患預警，可在線路、設備出現輕微漏電、溫升異常時提前報警，將火災隱患消除在萌芽階段，彌補了傳統消防設備事后報警的缺陷；二是實現精細化分區管控，不同區域差異化閾值設置，適配復雜用電場景，有效降低誤報率；三是提升運維效率，系統自動存儲歷史數據，可追溯隱患發生規律，為配電系統改造、設備維保提供數據支撐；四是適配智慧化管理，對接云端平臺后，可實現遠程監測、移動端運維，無需人工高頻巡檢，大幅降低人力成本。

多年落地實踐表明，搭載海灣電氣火災監控系統的大型商業綜合體，電氣火災隱患排查效率提升80%以上，電氣故障引發的安全事故發生率降至極低水平，完全滿足國家消防規范與商業建筑安全運營要求，為人員密集型商業場所構建起可靠的電氣安全屏障。
