國內低壓配電電氣火災誘因剖析及海灣DH9000系列全域監控系統整體架構技術解析
根據應急管理部消防救援局公開火災大數據統計，國內每年電氣火災占民用及工業建筑火災總量30.4%，高居各類火災首位，其中低壓配電系統線路絕緣老化、接地故障剩余電流超標、母排及接線端子異常溫升三類隱患，占據電氣火災起火誘因87%以上。傳統配電運維依靠人工巡檢、紅外測溫，存在滯后性強、盲區多、無法全天候在線監測等短板。本文結合GB 14287-2005《電氣火災監控系統》全套國家標準，深度拆解海灣GST-DH9000系列新一代數字化電氣火災監控系統整體架構、總線通信邏輯、分層防控機制，對比傳統分體式監控方案技術痛點，闡述該系統在低壓0.4kV配電回路中前置預警、故障定位、分級聯動的核心技術優勢，為建筑電氣消防設計、招投標選型、整體系統深化提供完整技術依據。
1 國內低壓配電電氣火災核心成因及傳統防控痛點
低壓配電系統電氣火災區別于明火火災，具備隱蔽性強、前期無明火、溫升緩慢、突發引燃四大特征，核心故障分為三類：第一類為剩余電流漏電故障，線纜絕緣層受潮、老化、機械破損后，相線對地產生非正常泄漏電流，電流轉化為熱能持續堆積，逐步引燃周邊橋架可燃物；第二類為接觸電阻過大溫升故障，配電柜接線端子松動、母排搭接不實、線纜壓接不到位，回路工作電流正常但接點局部溫度急劇飆升，短時即可擊穿絕緣；第三類為諧波干擾疊加故障，當下商業綜合體、數據中心大量變頻器、LED照明、UPS非線性負載投入使用，配電系統諧波畸變率超標，干擾常規漏電探測器采樣精度，造成誤報、漏報頻發。
現階段傳統電氣火災監控方案普遍存在三大技術短板：一是早期RS485半雙工總線無沖突避讓機制，多設備同時上傳數據出現報文沖突，報警延遲可達3-5秒；二是探測器閾值固定不可遠程微調，不同負荷工況無法適配動態漏電閾值；三是系統無分級管理邏輯，所有報警統一聲光提示，無法區分預警、火警、設備故障、總線故障四類信號，運維人員無法快速定位故障等級。上述痛點也是老舊電氣火災系統改造的核心剛需。
2 海灣GST-DH9000電氣火災監控系統分層整體架構詳解
海灣DH9000系列采用三層分布式數字化總線架構，自上而下分為監控管理層、總線傳輸層、現場探測執行層，全系統無極性兩線制總線組網，兼容消防報警主機一體化聯動，完美適配新建建筑及老舊配電消防改造項目，系統拓?fù)涫疽鈭D如下：
【配圖1：海灣DH9000電氣火災監控系統整體拓?fù)鋱D，標注監控主機、總線隔離器、組合式探測器、剩余電流互感器、溫度傳感器、消防主機聯動接口六大模塊，標注無極性兩線總線走向】
2.1 監控管理層：GST-DH9000立柜/琴臺主機+DH9300圖形顯示系統

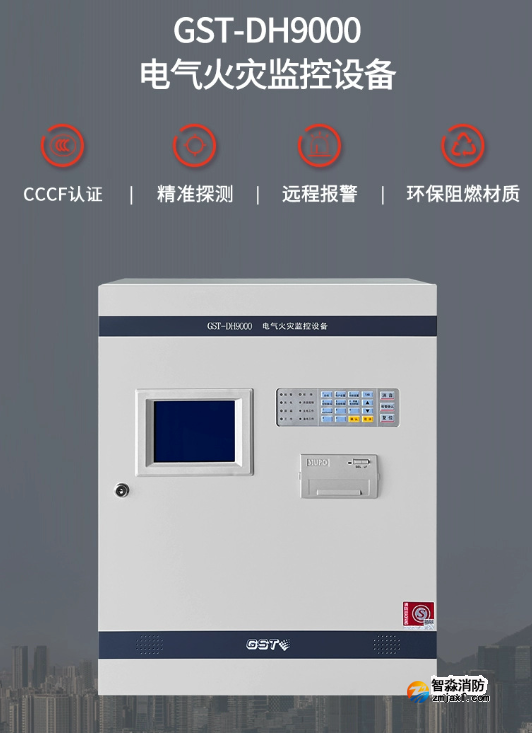

管理層為系統核心中樞，包含立柜式DH9000G、琴臺式DH9000/T、壁掛式DH1000H三款主機，適配不同消防控制室安裝場景。主機搭載4.3英寸480×272高清彩色液晶顯示屏，支持實時回路電流、溫度數據可視化展示，內置10級可自定義剩余電流報警閾值，可單獨配置每一路探測器報警后延時斷電時長（0-60s可調），規避瞬時波動電流造成的誤斷電。同時設備標配RS232、光電隔離RS485雙通訊接口，可無縫對接海灣消防火災報警控制器，實現電氣火災隱患與明火火災一體化聯動管控。
2.2 總線傳輸層：數字化無損沖突總線+DH9600總線隔離器
該層為海灣專利核心技術，區別于通用RS485總線，搭載數字化無損沖突避讓算法，總線上所有探測器分時上傳數據，徹底杜絕報文沖突問題，單回路總線最長通信距離可達1200m，滿足大型園區、多樓棟配電遠距離監測需求。配套DH9600總線隔離器具備短路自動隔離、故障自愈復位功能，單段總線短路僅隔離故障支路，其余回路設備正常運行，大幅提升系統整體穩定性。
2.3 現場探測執行層：全品類探測器+配套傳感單元
執行層覆蓋全場景探測設備，包含多路分體式剩余電流探測器、單回路組合式電流溫度一體化探測器、獨立測溫探測器三大類，搭配開口/閉口全規格剩余電流互感器、耐高溫貼片式溫度傳感器，可分別監測總配電柜、樓層配電箱、末端動力柜三級配電回路，實現從高壓配電室到末端用電設備的全鏈路電氣隱患監測。
3 系統核心差異化技術優勢
相較于市面通用同類產品，海灣DH9000系統具備四大核心技術亮點：第一，總線無極性接線，施工現場無需區分正負極，降低接線錯誤故障率；第二，總線供電模式，現場探測器無需外接220V工作電源，減少現場取電施工難度；第三，自適應諧波抑制算法，針對非線性負載產生的3次、5次諧波精準過濾，漏電監測誤報率降低90%以上；第四，本地+云端雙重事件存儲，主機可本地存儲99條故障及報警記錄，搭配上位機軟件可實現全年電氣運行數據追溯，滿足消防年檢數據溯源要求。
4 適用場景及結語
本系統嚴格符合GB 14287.1-2005全套國標要求，適配醫院病房樓、大型商超、學校、軌道交通、古建筑、高層住宅等全部強制要求安裝電氣火災監控系統的人員密集及高危場所。整體分布式架構兼顧穩定性、擴展性與施工便捷性，既適合新建項目標準化設計，也適配老舊小區、舊廠房不停電改造場景。后續文章將逐一拆解系統內主機、探測器、互感器等單品技術參數與施工工藝，全面覆蓋設計、施工、調試、運維全流程技術要點。
