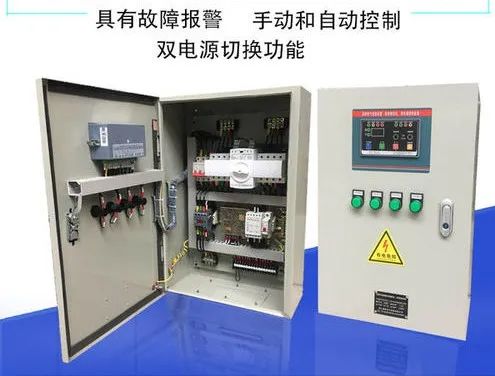

能檢查消防設備末端配電裝置的安裝位置、數量、規格和型號，測試供電功能

1.對照消防設計文件，檢查消防設備末端配電裝置的安裝位置和數量。

(1)消防設備末端配電裝置宜靠近用電設備安裝。

(2)消防設備末端配電裝置在墻上安裝時，其底邊距地(樓)面高度宜為1.3～1.5m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m；落地安裝時，其底邊宜高出地(樓)面0.1～0.2m。

(3)控制器應安裝牢固，不應傾斜。安裝在輕質墻上時，應采取加固措施。

消防設備末端配電裝置的安裝數量取決于供電負荷的大小，對照消防設計文件檢查消防設備末端配電裝置的數量是否符合規定。

2.檢查消防設備末端配電裝置規格和型號

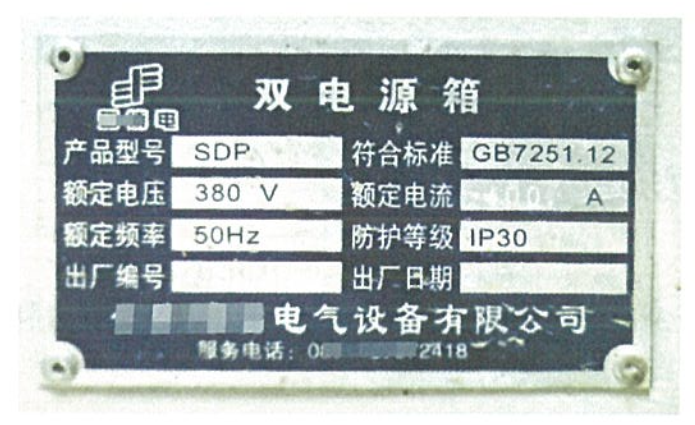

在消防設備末端配電裝置外殼上的明顯位置應設置產品銘牌，如下圖所示。

產品銘牌內容應至少包括:產品名稱、規格型號、產品編號、額定電壓、額定電流、防護等級、執行標準、制造日期、生產單位名稱或商標等。

對照設計文件檢查消防設備末端配電裝置內的設備及配件規格、型號與設計是否相符，有無國家相關證書和檢驗報告。

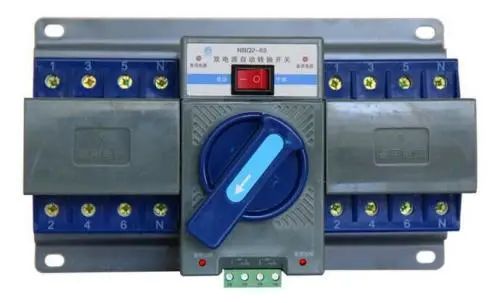

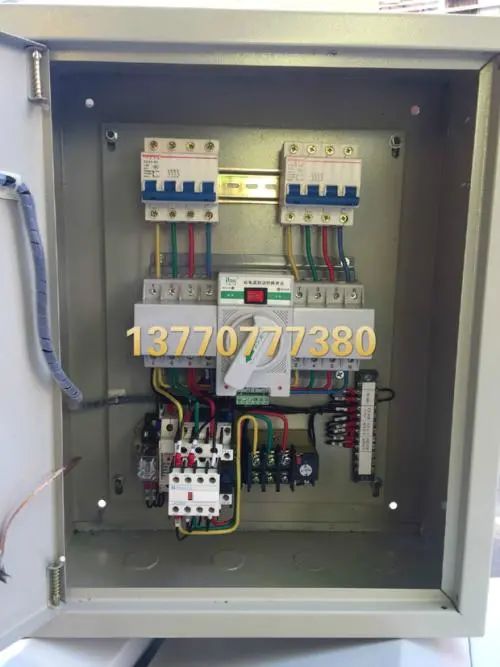

消防設備末端配電裝置有兩路電源為該裝置供電，當其中一路斷電后另一路可以自動投入使用，消防設備末端配電裝置供電功能測試主要就是檢驗裝置內雙電源開關的切換功能。雙電源轉換開關如下圖所示。

當主電源損壞或發生故障時，備用電源通過裝置內的雙電源轉換開關自動投入使用，當備用電源損壞或發生故障時，則通過雙電源轉換開關切到主電源的供電上，它可以確保消防負荷連續、可靠運行。

操作程序

操作前，全面檢查接線是否準確無誤，確認之后方可進行操作。將雙電源自動轉換開關的手動/自動開關置于手動位置，接通1#和2#電源，此時1#電源和2#電源指示燈亮，說明兩電源接通，供電正常。具體測試步驟如下：

步驟1

將雙電源自動轉換開關的手動/自動開關置于自動位置，則雙電源自動轉換開關進入“自動”控制狀態。此時，內部電動機將轉動使第一路電源合閘，常用電源處于工作狀態。這時，1#電源指示燈、1#電源合閘指示燈亮。

步驟2

斷開1#常用電源(或者做1#電源故障)，雙電源自動轉換開關由常用電源工作位置轉換至備用電源工作位置，2#電源指示燈、2#電源合閘指示燈亮。

步驟3

當1#常用電源恢復正常時，雙電源自動轉換開關即自動轉換至常用電源工作位置，說明消防設備末端配電裝置的供電功能正常。

注意事項

雙電源自動轉換開關置于手動位置，如果把1#常用電源斷開，開關不會動作。

只有當開關置于自動位置，開關才會自動轉換。開關在手動位置時，可以用手柄手動操作常用/備用電源開關轉換。

警告:開關在“自動”狀態、通電情況下，嚴禁用手柄操作，以防觸電危險與損壞產品。
