一、消防水泵的啟動裝置及動力裝置

（1）水泵的啟動方式

　　1）自動啟動（聯鎖控制、聯動控制）

　　2）手動啟動（現場手動、消防控制室手動）

　　3）機械應急啟動

（2）消防水泵的啟動裝置

　　1）消防水泵應能手動啟停和自動啟動。

　　2）消防水泵不應設置自動停泵的控制功能，停泵應由具有管理權限的工作人員根據火災撲救情況確定。

　　3）消防水泵應確保從接到啟泵信號到水泵正常運轉的自動啟動時間不應大于2min。

　　4）消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號應能直接自動啟動消防水泵。消防水泵房?jī)?nèi)的壓力開關宜引入消防水泵控制柜內。

　　5）消火栓按鈕不宜作為直接啟動消防水泵的開關，但可作為發出報警信號的開關或啟動干式消火栓系統的快速啟閉裝置等。

　　6）穩壓泵應由消防給水管網或氣壓水罐上設置的穩壓泵自動啟停泵壓力開關或壓力變送器控制。

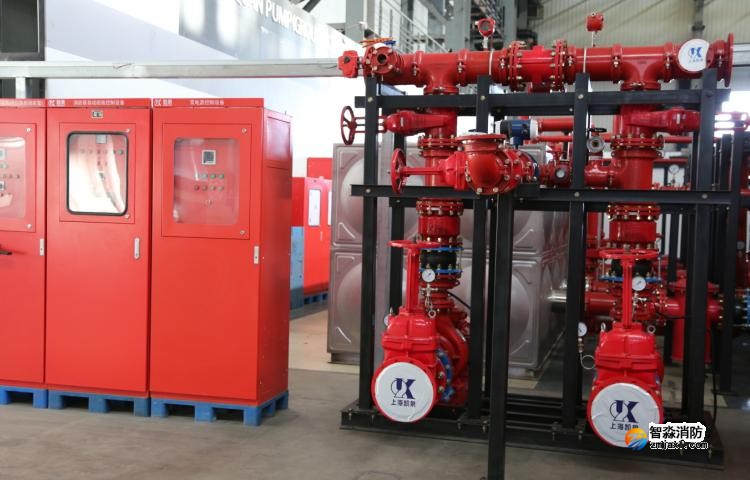

（3）消防水泵控制柜的設置

消防水泵控制柜應設置在消防水泵房或?qū)Ｓ孟浪每刂剖覂?nèi)，并應符合下列要求：

　　1）消防水泵控制柜在平時應使消防水泵處于自動啟泵狀態。

　　2）當自動水滅火系統為開式系統，且設置自動啟動確有困難時，經論證后消防水泵可設置在手動啟動狀態，并應確保24h有人工值班。

　　3）消防水泵控制柜位于消防水泵控制室時，其防護等級不應低于IP30；位于消防水泵房?jī)?nèi)時，其防護等級不應低于IP55。

　　4）消防水泵控制柜應采取防止被水淹沒的措施。在高溫潮濕環境下，消防水泵控制柜內應設置自動防潮除濕的裝置。

　　5）消防水泵控制柜應具有機械應急啟泵功能，且機械應急啟泵時，消防水泵應能在接受火警后5min內進入正常運行狀態。

　　6）消防水泵控制柜前面板的明顯部位應設置緊急時打開柜門的裝置。

　　7）消防水泵控制柜應有顯示消防水泵工作狀態和故障狀態的輸出端子及遠程控制消防水泵啟動的輸入端子。控制柜應具有自動巡檢可調、顯示巡檢狀態和信號等功能，且對話界面應有漢語語言（非雙語要求），圖標應便于識別和操作。

（4）消防水泵的動力裝置

　　1）消防水泵、消防穩壓泵及消防轉輸泵應有不間斷的動力供應，也可采用內燃機做為動力裝置。

　　2）消防水泵的雙路電源自動切換時間不應大于2s，當一路電源與內燃機動力的切換時間不應大于15s。

二、消防水泵系統組件

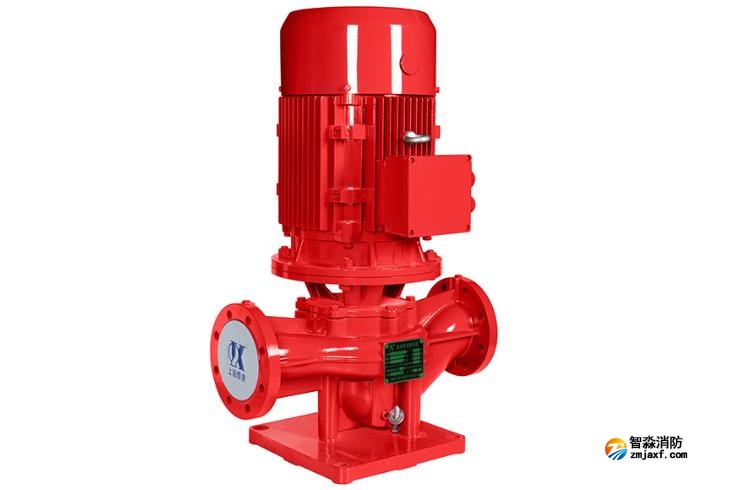

（1）材質、結構

　　1）外殼宜為球墨鑄鐵（泵殼應采用鑄鐵、鑄鋼、鑄鋁或鑄銅等其他鑄造合金）。

　　2）葉輪宜為青銅或不銹鋼。

　　3）消防泵體上應鑄出表示旋轉方向的箭頭。

（2）安裝

　　1）消防水泵規格、型號和性能與設計要求應一致。

　　2）消防水泵的安裝應符合現行國家標準《機械設備安裝工程施工及驗收通用規范》GB 50231和《風機、壓縮機、泵安裝工程施工及驗收規范》GB 50275的有關規定。

　　3）消防水泵吸水管上的控制閥應在消防水泵固定于基礎上后再進行安裝，其直徑不應小于消防水泵吸水口直徑，且不應采用沒有可靠鎖定裝置的控制閥，控制閥應采用溝漕式或法蘭式閥門。

　　4）當消防水泵和消防水池位于獨立的兩個基礎上且相互為剛性連接時，吸水管上應加設柔性連接管。

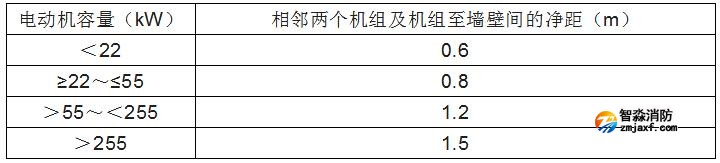

　　5）消防水泵安裝前應復核消防水泵之間，以及消防水泵與墻或其他設備之間的間距，并應滿足安裝、運行和維護管理的要求；相鄰兩個機組及機組至墻壁間的凈距應符合下表：

　　除了以上機組間距要求外，泵房主要人行通道寬度不宜小于1.2m，電氣控制柜前通道寬度不宜小于1.5m

　　6）吸水管水平管段上不應有氣囊和漏氣現象。變徑連接時，應采用偏心異徑管件并應采用管頂平接。

　　7）消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍；每臺消防水泵出水管上應設置DN65的試水管。

　　8）水泵機組基礎的平面尺寸，有關資料如未明確，無隔振安裝應比水泵機組底座四周各寬出100～150mm；有隔振安裝應較水泵隔振臺座四周各寬出150mm。水泵機組基礎的頂面標高，無隔振安裝時應高出泵房地面不小于0.10m；有隔振安裝時可高出泵房地面不小于0.05m泵房?jī)?nèi)管道管外底距地面的距離，當管徑DN≤150mm時，不應小于0.20m；當管徑DN≥200mm時，不應小于0.25m。

（3）控制

　　1）以自動直接啟動或手動直接啟動消防水泵時，消防水泵應在55s內投入正常運行，且應無不良噪聲和振動。

　　2）以備用電源切換方式或備用泵切換啟動消防水泵時，消防水泵應分別在1min或2min內投入正常運行。

　　3）消防給水系統的試驗管放水時，管網壓力應持續降低，消防水泵出水干管上壓力開關應能自動啟動消防水泵；消防給水系統的試驗管放水或高位消防水箱排水管放水時，高位消防水箱出水管上的流量開關應動作，且應能自動啟動消防水泵，自動啟動時間應符合設計要求。

　　4）消防水泵應確保在火災時能及時啟動；停泵應由人工控制，不應自動停泵。

　　5）消防水泵控制柜在平時應使消防水泵處于自動啟泵狀態。

　　6）消防水泵控制柜應具有機械應急啟泵功能，且機械應急啟泵時，消防水泵應能在接受火警后5min內進入正常運行狀態。

　　7）當消防給水分區供水采用轉輸消防水泵時，轉輸泵宜在消防水泵啟動后再啟動；當消防給水分區供水采用串聯消防水泵時，上區消防水泵宜在下區消防水泵啟動后再啟動。

（4）性能

　　1）消防水泵安裝后應進行現場性能測試，其性能應與生產廠商提供的數據相符，并應滿足消防給水設計流量和壓力的要求。

　　2）消防水泵零流量時的壓力不應超過設計工作壓力的140%；當出流量為設計工作流量的150%時，其出口壓力不應低于設計工作壓力的65%。

（5）消防水泵控制柜

　　1）消防水泵控制柜位于消防水泵控制室內時，其防護等級不應低于IP30；位于消防水泵房?jī)?nèi)時，其防護等級不應低于IP55。

　　2）消防控制柜或控制盤應設置專用線路連接的手動直接啟泵按扭。

　　3）消防控制柜或控制盤應能顯示消防水泵和穩壓泵的運行狀態。

　　4）消防控制柜或控制盤應能顯示消防水池、高位消防水箱等水源的高水位、低水位報警信號，以及正常水位。

　　5）消防水泵控制柜應采取防止被水淹沒的措施。在高溫潮濕環境下，消防水泵控制柜內應設置自動防潮除濕的裝置。

　　6）控制柜的基座其水平度誤差不大于±2mm，并應做防腐處理及防水措施。

　　7）控制柜與基座應采用不小于ф12mm的螺栓固定，每只柜不應少于4只螺栓。

　　8）做控制柜的上下進出線口時，不應破壞控制柜的防護等級。

（6）其他

　　1）消防水泵停泵時，水錘消除設施后的壓力不應超過水泵出口設計工作壓力的1.4倍。

　　2）消防水泵運轉應平穩，應無不良噪聲的振動。

　　3）工作泵、備用泵、吸水管、出水管及出水管上的泄壓閥、水錘消除設施、止回閥、信號閥等的規格、型號、數量，應符合設計要求；吸水管、出水管上的控制閥應鎖定在常開位置，并應有明顯標記。

　　4）消防水泵應采用自灌式引水方式，并應保證全部有效儲水被有效利用。

　　5）分別開啟系統中的每一個末端試水裝置、試水閥和試驗消火栓，水流指示器、壓力開關、壓力開關（管網）、高位消防水箱流量開關等信號的功能，均應符合設計要求。

　　6）打開消防水泵出水管上試水閥，當采用主電源啟動消防水泵時，消防水泵應啟動正常；關掉主電源，主、備電源應能正常切換；備用泵啟動和相互切換正常；消防水泵就地和遠程啟停功能應正常。
