消防廣播模塊安裝接線示意圖

作者:海灣消防文章來源：http://m.njjjjd.com/ [大中小]

GST-LD-8305是海灣消防廣播模塊，本節海灣消防報警設備工程師將為大家講解海灣8305消防廣播模塊的安裝、接線、應用示意圖。

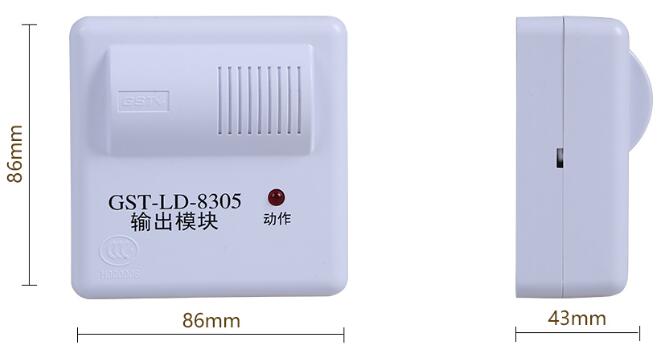

一、海灣消防廣播模塊GST-LD-8305的外形尺寸及結構示意圖如圖1-30所示。

二、海灣GST-LD-8305消防廣播模塊采用明裝，進線管預埋安裝，將底盒安裝在86H50型預埋盒上，安裝方法如圖1-31。底盒與上蓋間采用插接式結構安裝，拆卸簡單方便，便于調試維修。

GST-LD-8319預埋盒安裝

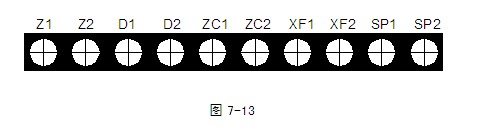

三、海灣8305廣播模塊對外端子示意圖如圖7-13：

GST-LD-8305切換模塊端子圖

其中：

Z1、Z2：接火災報警控制器信號二總線，無極性

D1、D2：DC24V電源輸入端子，無極性

ZC1、ZC2：正常廣播線輸入端子

XF1、XF2：消防廣播線輸入端子

SP1、SP2：與放音設備連接的輸出端子

四、GST-LD-8305輸出模塊布線要求

：無極性信號二總線采用阻燃RVS雙絞線，截面積≥1.0mm2，DC24V電源二總線采用阻燃BV線，截面積≥1.5mm2，正常廣播線ZC1、ZC2消防廣播線XF1、XF2及放音設備的連接線SP1、SP2均采用阻燃RV線，截面積≥1.0mm2。

注意：如果GST-LD-8305模塊接入正常廣播線，需要在正常廣播線和GST-LD-8305模塊之間串接兩個250V-22μM雙極性鋁電解電容器。

五、GST-LD-8305輸出模塊應用方法

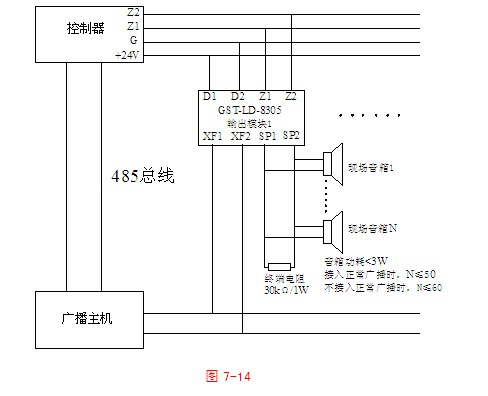

系統接線圖如圖7-14所示。

GST-LD-8305切換模塊系統圖
