海灣GST-GBFB-200A 廣播控制盤接線安裝技術

海灣GST-GBFB-200A 廣播控制盤特點

GST-GBFB-200A 廣播分配盤是消防應急廣播系統配套產品，它與廣播功率放大器、音箱、GSTLD-8305 型輸出模塊等設備共同組成消防應急廣播系統。同時它也通過 RS485 串行總線與消防控制

器相連接，一起完成消防聯動控制。它可以同時接入最多 15 臺功放，以滿足工程上的最大限度的需

要。具備 SD 卡接口，可播放 SD 卡中 MP3 格式音頻進行正常廣播。作為應急廣播也兼顧了正常廣

播播音的需要，二者自由切換，應急廣播優先。

海灣GST-GBFB-200A 廣播控制盤主要技術指標

（1） 工作電壓：DC24V

（2） 工作電流：<150mA

（3） 失真度：<5%

（4） 信噪比：≥70dB

（5） 通訊模式：RS485 (波特率 4800bps)

（6） 可最多級聯 15 臺功率放大器

（7） 使用環境：

 溫度：0℃～+40℃

 相對濕度≤95%，不結露

（8） 外形尺寸：

88.1mm（高 2U）×482.6mm（寬）×155mm（厚）

結構特征、安裝與布線

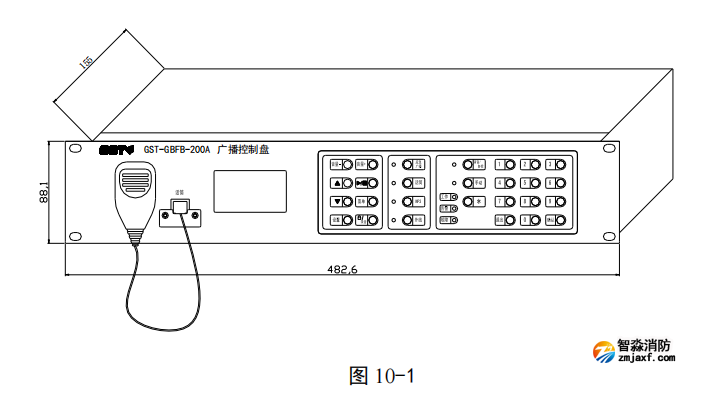

GST-GBFB-200A 廣播控制盤外形及結構示意圖如圖 10-1。

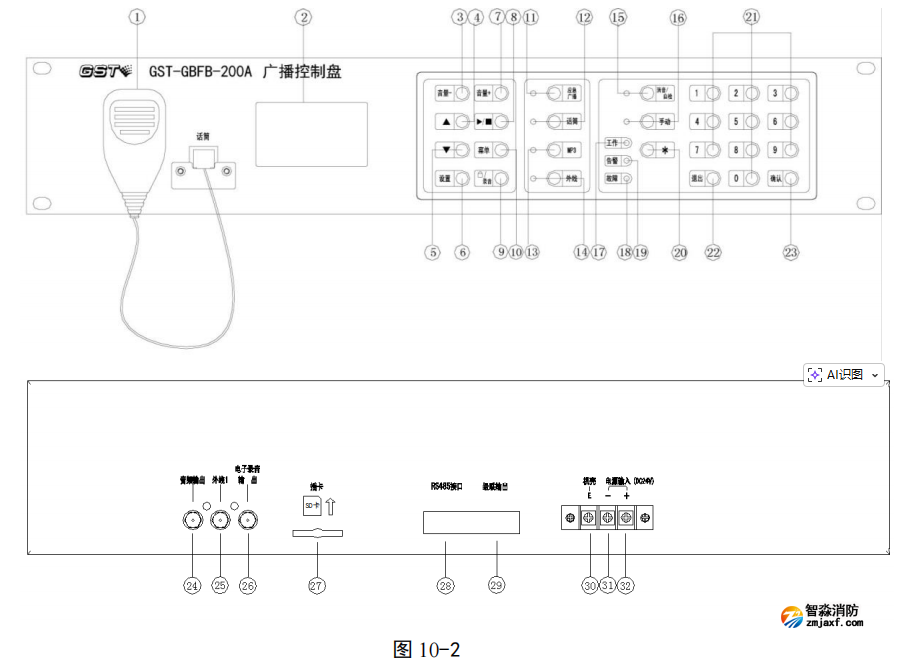

本廣播控制盤采用標準插盤結構安裝，前、后部示意圖如圖 10-2。

1) 手持黑話筒（PTT）：本機隨機提供專用話筒，用于對外進行話筒廣播，話筒插口處可用隨

機附贈的話筒擋板固定。

2) 液晶顯示屏(LCD)：操作顯示界面，用于顯示所操作的信息和機器狀態警報信息。

3) 音量-：音量調節按鍵，用于減小音量。

4) 上翻鍵：用于液晶滾屏上翻（MP3 播音模式時用于選曲上一首）。

5) 下翻鍵：用于液晶滾屏下翻（MP3 播音模式時用于選曲下一首，長按用于播音界面切換到分區開啟信息顯示界面）。

6) 設置鍵：按此鍵進入設置菜單，廣播盤處于播音模式時該按鍵操作無效。

7) 音量+：音量調節按鍵，用于增大音量。

8) 播放/暫停鍵：MP3 播音及應急錄音回放時，用于對選定音頻文件播放/暫停控制。

9) 解鎖/錄音鍵：按此鍵并輸入正確密碼后設備可進入解鎖狀態。解鎖狀態下，按此鍵可直接進入

電子語音設置中的話筒錄音選項卡。

10) 菜單鍵：MP3 菜單選擇鍵，用于對播音循環方式的設置，只有在 MP3 播音界面時該按鍵操作有

效。具體操作見 4.1 內容。

11) 應急廣播鍵及指示燈：解鎖狀態下重復按鍵可進入或退出應急播音狀態，紅色工作指示燈。

12) 話筒鍵及指示燈：重復按鍵可進入或退出話筒播音狀態。鎖定狀態下進入的是話筒背景播音狀

態（綠燈）；解鎖狀態下操作進入話筒應急播音狀態（紅燈）。

13) MP3 鍵及指示燈：重復按鍵可進入或退出 MP3 播音狀態，綠色工作指示燈。

14) 外線鍵及指示燈：重復按鍵可進入或退出外線播音，綠色工作指示燈。

15) 消音/自檢鍵及指示燈：蜂鳴器訊響時按下可消音，同時綠色指示燈亮。廣播盤有故障報出

并且處于播音狀態時，按兩次可返回到故障界面并消音。長按 3s 廣播盤聯動功率放大器進

行自檢。

16) 手動鍵及指示燈：按此鍵可進行手自動狀態切換。手動模式時,綠色指示燈亮，廣播控制盤

對聯動火警信號不做處理。

17) 工作指示燈：綠色，點亮時說明本機供電正常。

18) 故障指示燈：黃色，點亮時說明系統出現了故障。

19) 告警指示燈：紅色，點亮時說明本機接收到控制器發來的火警信號。

20) *鍵：通配符*作為數字鍵的補充（一個*號代表 0-9，比如 01000*，代表 010000、010001、

010002….010009 共 10 個分區號碼）用于啟閉分區。輸入分區號******，表示通播請求。

21) 數字鍵：用于 0~9 的數字輸入選擇。

22) 退出鍵：用于關閉分區、退出菜單等操作。

23) 確認鍵：用于分區開啟及輸入確認。

24) 音頻輸出：本機音頻輸出端口，連接功率放大器的音頻輸入。

25) 外線 1：外接音頻信號輸入接口，如 CD 唱機、收音機等。

26) 電子錄音輸出：話筒應急錄音輸出接口。

27) SD 卡卡槽：可插 FAT32 系統（容量小于 64GB）SD 卡或 TF 卡（含卡托），作為 MP3 放音的

音源。

28) RS485 接口：接消防控制器串行總線，RS485 通訊接口。

29) 級聯輸出接口：控制信號輸出線，接功率放大器級聯輸入。

30) 機殼地：本機接地端子。

31) 電源輸入負極：本機 24V 電源接入口。

32) 電源輸入正極：本機 24V 電源接入口，注意電源正負不能反接。

布線要求：定壓輸出線采用耐火 RV 線，截面積≥1.5mm2。最大傳輸距離 1500 米。
