特點

  海灣JTY-GF-GST9711（Ex）點型光電感煙火災探測器利用紅外散射技術，采用進口光電器件，提高 了傳感器的可靠性、穩定性和一致性，并采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能 良好。產品結構新穎、外型美觀、性能穩定可靠、抗潮濕性強。本探測器防爆類型為本質安全型， 防爆標志為ExibIICT6 Gb，適用于石油、化工等行業具有防爆要求的1區及2區使用。本探測器為非 編碼型，與海灣GST-LD-8332模塊箱配合使用，可接入本公司生產的各類火災報警控制器，完成對探測器 信號的處理。

  該產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.2-2010《爆炸性環 境第4部分：由本質安全型“i”保護的設備》的有關規定。

  本探測器是我公司推出的最新產品，同時還具有以下特點：

(1) 專業造型設計，超薄型；

(2) 超大指示燈指示，360 度范圍可見；

(3) 具有溢水孔設計，防止積水滲漏；

(4) 迷宮設計獨特，抗灰塵污染性強；

(5) 自診斷、自補償、自學習；

(6) 迷宮為專利產品，專利號為：ZL03100624.8。

主要技術指標

(1) 工作電壓：DC16V～DC28V

(2) 靜態電流≤60μA (注：靜態時探測器可工作在 DC16V～DC28V 電壓范圍內)

(3) 報警電流≤30mA

(4) 安全柵參數：U0=28V，I0=93mA

(5) 防爆標志：ExibIICT6 Gb

(6) 報警確認燈：紅色，正常時閃亮，報警時常亮

(7) 使用環境：溫度：-10℃～+55℃  相對濕度≤95%，不結露  大氣壓力：86kPa～106kPa

(8) 外殼防護等級：IP23

(9) 探測器尺寸：直徑：100mm ，高：54.5mm(帶底座)

保護面積

  當空間高度為 6m～12m，一個探測器的保護面積，對一般保護現場而言為 80m2 ?？臻g高度為 6m 以下時，保護面積為 60m2 。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

結構特征、安裝與布線

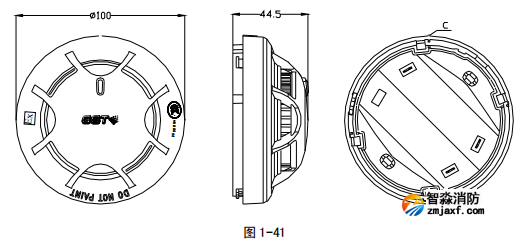

探測器的外形結構示意圖如圖 1-41 所示：

探測器安裝方式與海灣JTY-GF-GST104（Ex）/T 型點型光電感煙火災探測器相同。

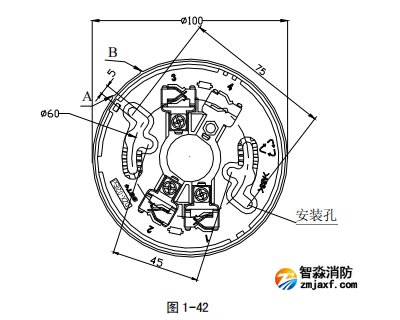

本探測器采用 DZX-02（Ex）本安型定位底座安裝，探測器與底座之間有定位卡口，使探測器 具有 的安裝位置。底座所用材料具有防靜電功能。底座示意圖如圖 1-42 所示：

本安型定位底座上有四個帶數字標識的接線端子，“1”為正極輸入，“2”為正極輸出，“3”為 電源負極，“4”不接線。探測器與本安型定位底座上有定位卡口，使探測器具有 的安裝位置。 本安型定位底座 A、B 處有兩個凸棱，探測器底部側面 C 處有一個凸棱。裝配時，將探測器凸棱 C 對準本安型定位底座 A 處，順時針旋轉至 B 處即可安裝好探測器。底座上有 4 個導體片，片上帶接 線端子，底座采用串聯方式連接，回路末端應接一只 4.7k?終端電阻。

  布線要求：電纜均選用截面積≥1.0mm2 的本安電纜，且電纜間分布電容不得大于 0.083?F，分 布電感不得大于 4.0mH。

  具體接線見 章 5.4 節 GST-LD-8332 模塊箱接線說明。
