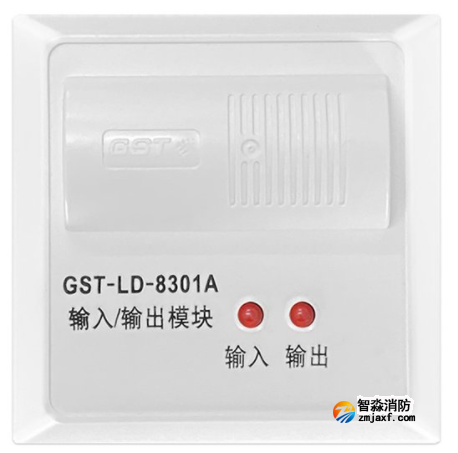

海灣GST-LD-8301A輸入/輸出模塊模塊用于連接需要火災報警控制器控制的消防聯動設備，如排煙閥、送風閥、防火閥等，并可接收設備的動作回答信號。

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

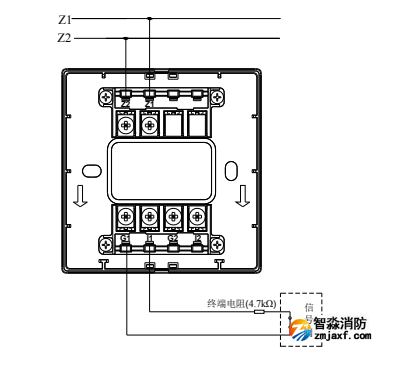

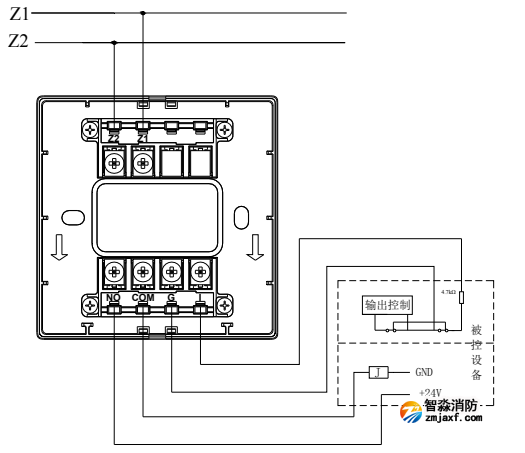

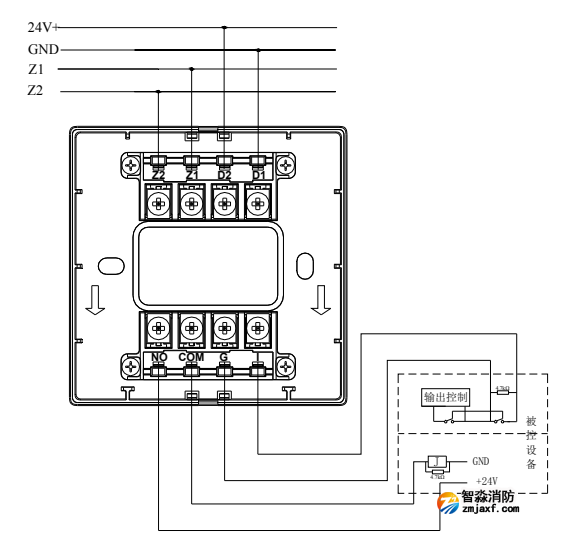

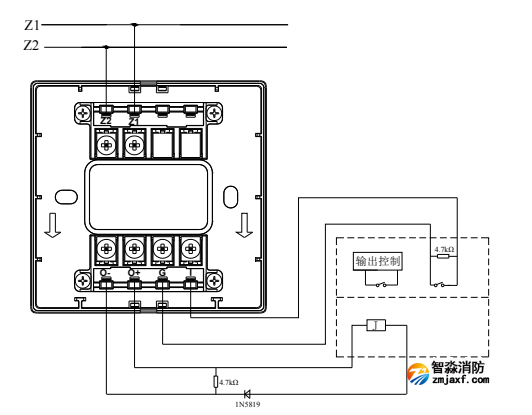

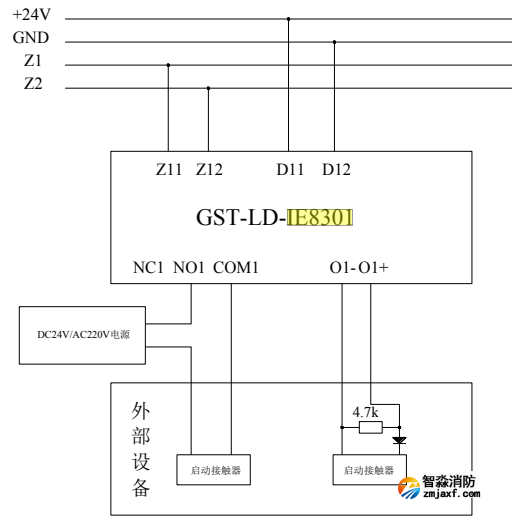

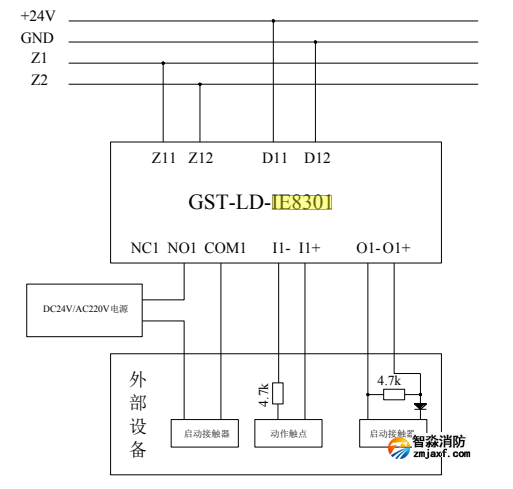

輸出控制電壓可由被控設備提供，若被控設備不能提供，可從模塊DC24V電源側取電。模塊無源輸出觸點控制設備，模塊與被控制設備的接線示意圖如圖2-39圖2-40（圖①輸入常開檢線，圖②入常閉檢線）:

①

②

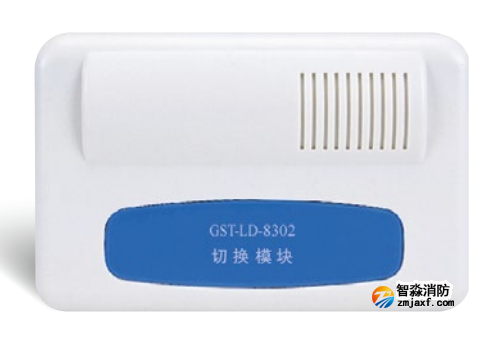

海灣GST-LD-8302切換模塊專門用來與海灣GST-LD-8301A型模塊配合使用，實現對現場大電流（直流）啟動設備的控制及交流220V設備的轉換控制，以防由于使用海灣GST-LD-8301A型模塊直接控制設備造成將交流電源引入控制系統總線的危險。

本模塊為非編碼模塊，不可直接與控制器總線連接，只能由海灣GST-LD-8301A模塊控制。模塊具有一對常開、常閉輸出觸點。

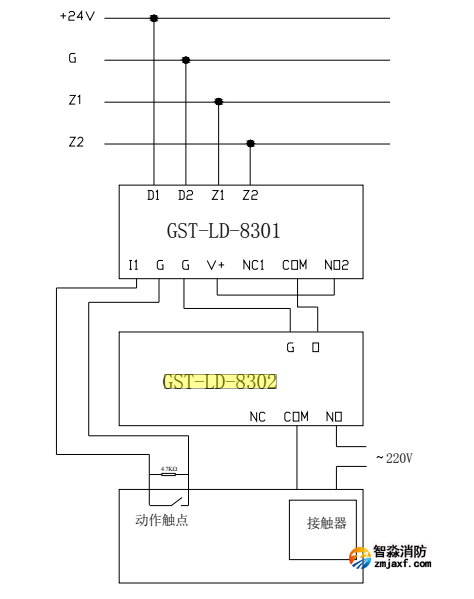

控制交流設備的方法如下圖所示：

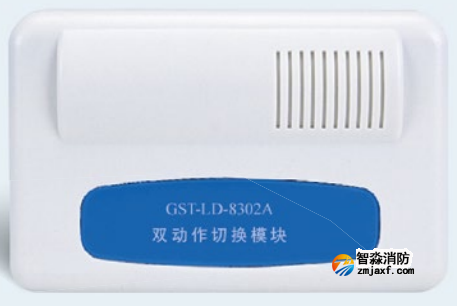

海灣GST-LD-8302A雙動作切換模塊是一種專門設計用于與GST-LD-8303輸入/輸出模塊連接，實現控制器與被控設備之間作交流直流隔離及啟動、停動雙動作控制的接口部件。

本模塊為一種非編碼模塊，不可與控制器的總線連接。模塊有二對常開、常閉輸出觸點，可分別獨立控制。

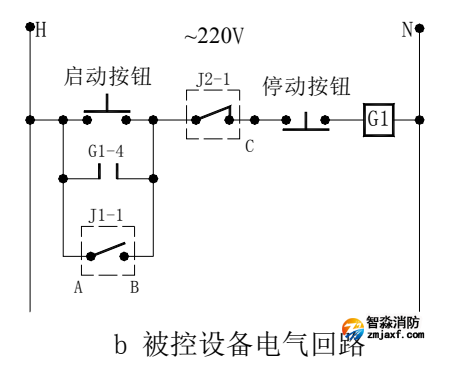

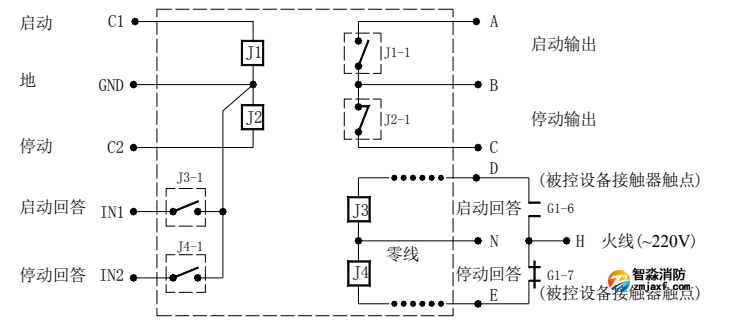

海灣GST-LD-8302A型模塊電氣原理圖如下圖：

海灣GST-LD-8302A型模塊電氣原理圖

被控設備電氣回路

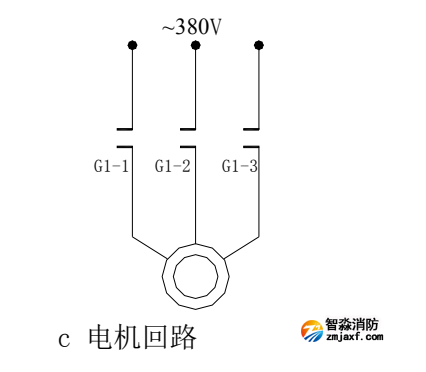

電機回路

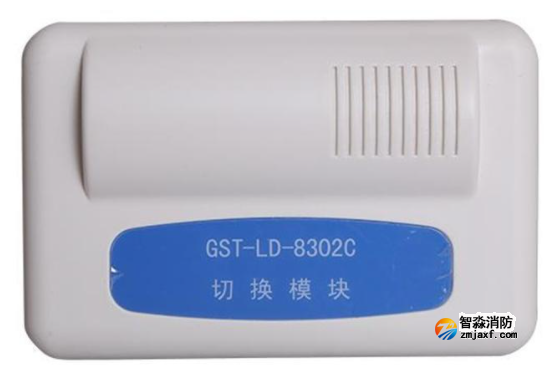

海灣GST-LD-8302C切換模塊主要用于重要設備的啟動、停動控制。與具有斷路、短路檢測功能的多線制控制盤配合使用，如海灣GST-LD-KZ014型多線制控制盤等。

本模塊提供一組常開、常閉觸點，使多線制控制盤與外部控制設備電氣隔離。用兩線實現啟動控制及回答、短路、斷路檢測，便于現場布線。電路部分和接線底殼采用插接方式，接觸可靠、便于施工。

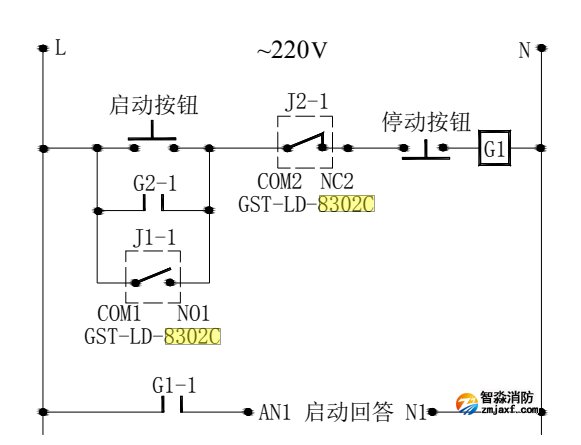

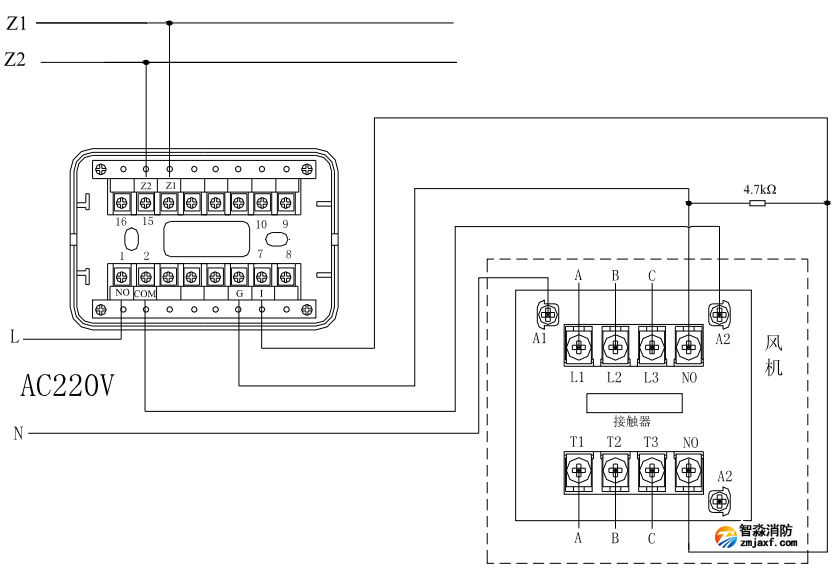

利用二個海灣GST-LD-8302C切換模塊可完成對交流設備的啟停控制，如下圖所示：

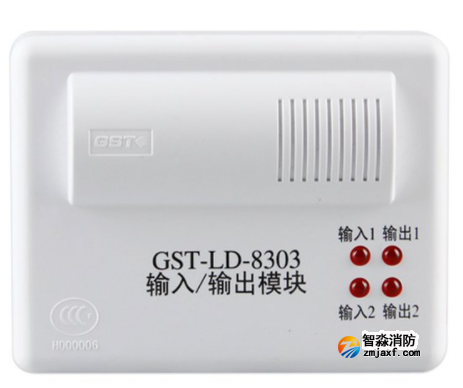

海灣GST-LD-8303輸入/輸出模塊是一種總線制控制接口，可用于完成對二步降防火卷簾門、水泵、排煙風機等雙動作設備的控制。主要用于防火卷簾門的位置控制，能控制其從上位到中位，也能控制其從中位到下位，同時也能確認防火卷簾門是處于上、中、下的哪一位。該模塊也可作為兩個獨立的海灣GST-LD-8301A輸入/輸出模塊使用。

模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。

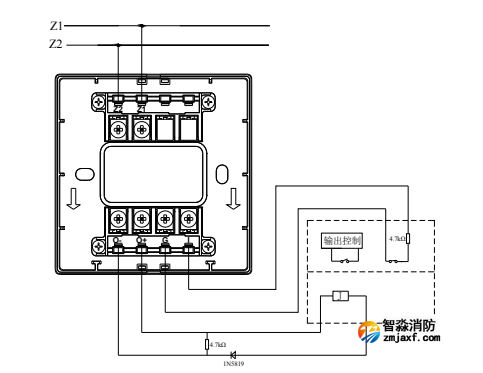

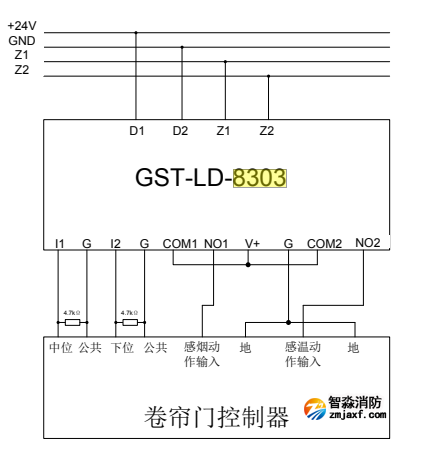

a. 模塊與防火卷簾門電氣控制箱（標準型）接線示意圖如圖①源常開觸點輸入，有源輸出控制型)、圖②(無源常閉觸點輸入，有源輸出控制型)、圖③(無源輸出控制型，輸出檢線電壓由被控設備提供，輸入觸點的接法參見圖①和②)：

①

②

③

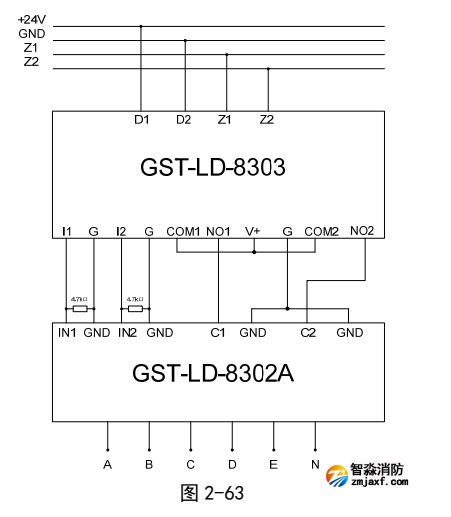

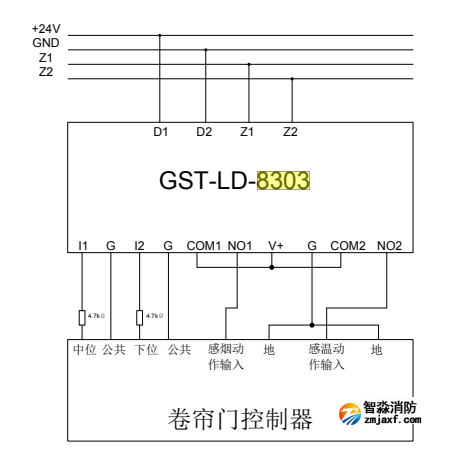

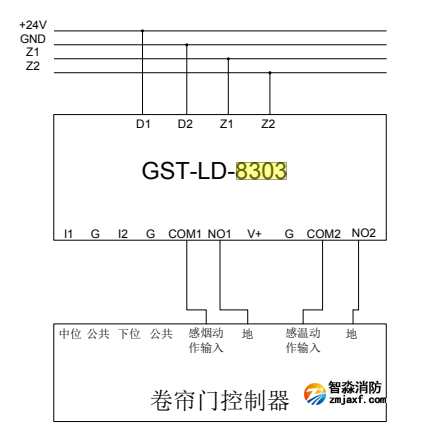

b. 海灣GST-LD-8303型模塊與海灣GST-LD-8302A型模塊組合連接的方法如下圖所示

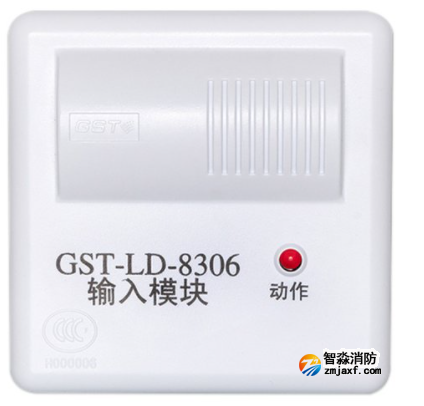

海灣GST-LD-8306輸入模塊用于配接各種類型的防盜探測器，可為防盜探測器提供DC12V/100mA電源，與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有信號輸入端，用于和防盜探測器的開關量無源輸出觸點連接，可將防盜探測器的動作信息傳回火災報警控制器。輸入方式可設為常開檢線、常閉檢線。考慮到防盜探測器功耗較高，在實際使用時，輸入模塊除與火災報警控制器的信號二總線連接外，另需接二根DC24V電源線。

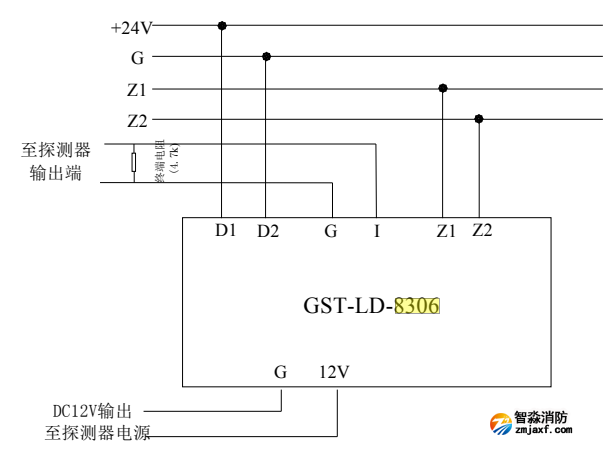

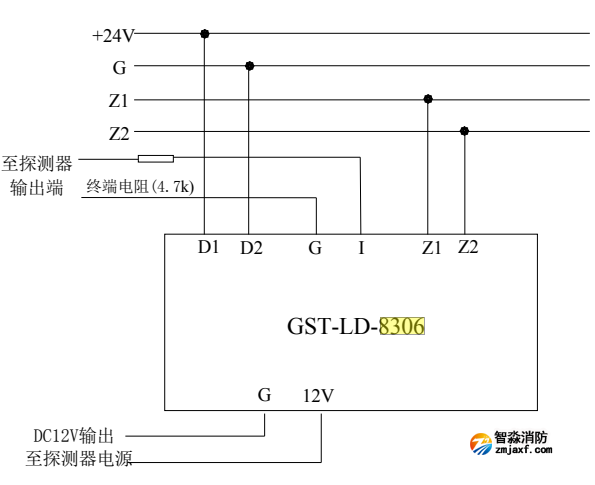

輸入模塊與常開無源觸點的防盜探測器接線示意圖如圖①所示；與常閉無源觸點的防盜探測器接線示意圖如圖②所示。

①

②

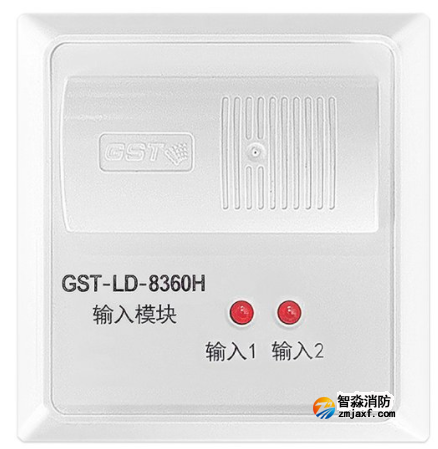

海灣GST-LD-8360H輸入模塊，用于接收消防聯動設備輸入的常開或常閉開關量信號，并將聯動信息傳回火災報警控制器（聯動型）。主要用于配接現場各種主動型設備如水流指示器、壓力開關、位置開關、信號閥及能夠送回開關信號的外部聯動設備等。這些設備動作后，輸出的動作信號可由模塊通過信號二總線送入火災報警控制器，產生報警，并可通過火災報警控制器來聯動其它相關設備動作。

模塊為兩線制低功耗設計，無需外加24V供電供電。

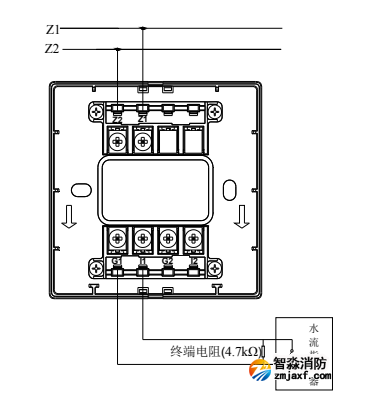

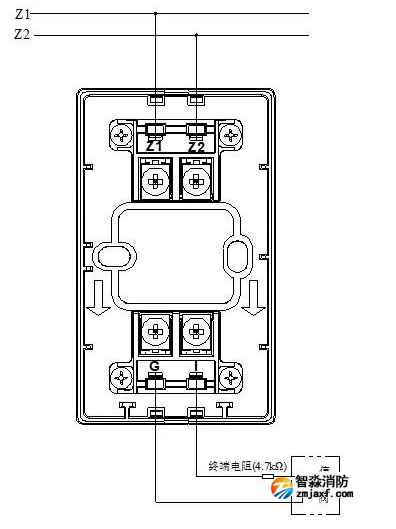

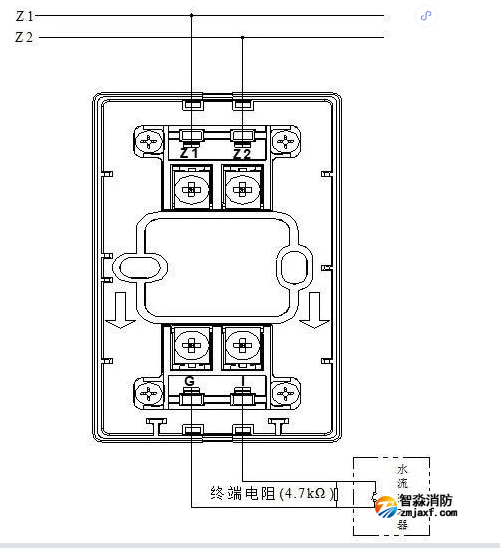

(1)模塊與具有常開無源觸點的現場設備（以水流指示器為例）連接方法如圖①所示（以輸入端口1為例）。

(2)模塊與具有常閉無源觸點的現場設備（以信號閥為例）連接方法如圖②所示（以輸入端口1為例）。

(3)模塊配置成單地址時輸入端口1正常工作，輸入端口2不檢線，處于懸空狀態即可。

①

②

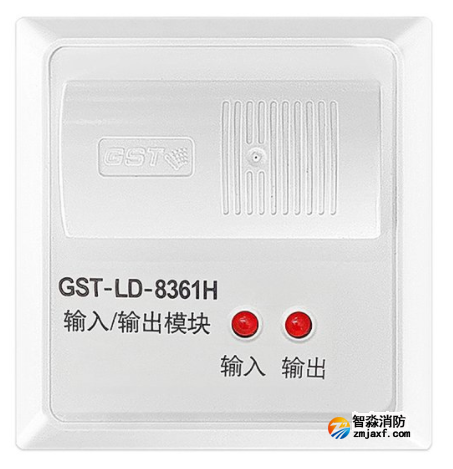

海灣GST-LD-8361H輸入/輸出模塊，主要用于連接需要火災報警控制器控制的消防聯動設備。

主要應用兩種情形：1）被控設備控制端口提供12V~48V檢線電壓的場合，如卷簾門、消防電梯等；2） 需要DC24V有源控制（持續輸出）的場合，如電磁閥、非編碼聲光等，并可接收設備的動作回答信號。

模塊為兩線制低功耗設計，無需外加24V供電供電。

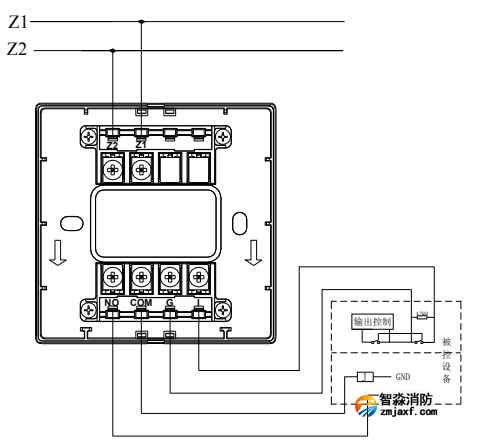

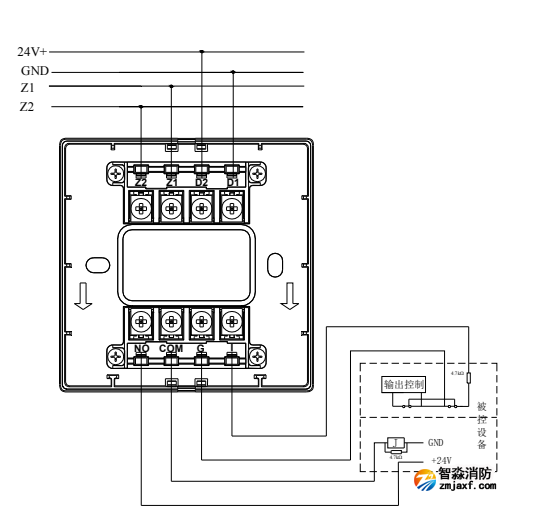

輸出控制電壓由被控設備提供，模塊與被控制設備的接線示意圖如圖①、圖②所示（圖①為常開輸入檢線，圖②為常閉輸入檢線）。

①

②
