1

3.3.3 地下室或地下構筑物外墻有管道穿過的，應采取防水措施。對有嚴格防水要求的建筑物，必須采用柔性防水套管。

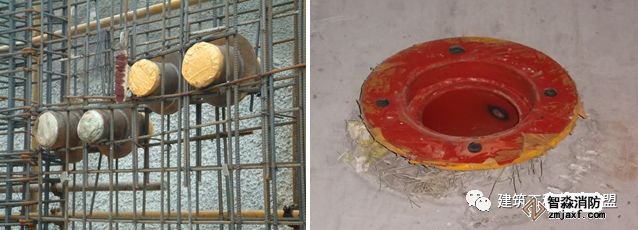

外墻防水套管安裝

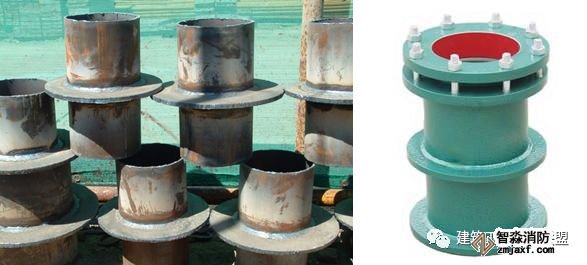

剛性和柔性防水套管

防水套管安裝要求：

1、防水套管結構形式分為柔性防水套管（A/B管型）、剛性防水套管（A/B/C型）及剛性防水翼環三種類型。

2、柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形、或有嚴密防水要求的構（建）筑物外墻。

3、當穿墻管與泵或增壓設備連接的進、出管道時，宜在連接處設置柔性連接。

4、剛性防水套管適用于管道穿墻處不承受管道振動和伸縮變形的構（建）筑物，對于地震設防要求的地區，如采用剛性防水套管，應在進入池壁或建筑物上墻的管道上就近設置柔性連接，A型適用于鋼管，B、C型適用于球墨鑄鐵管。

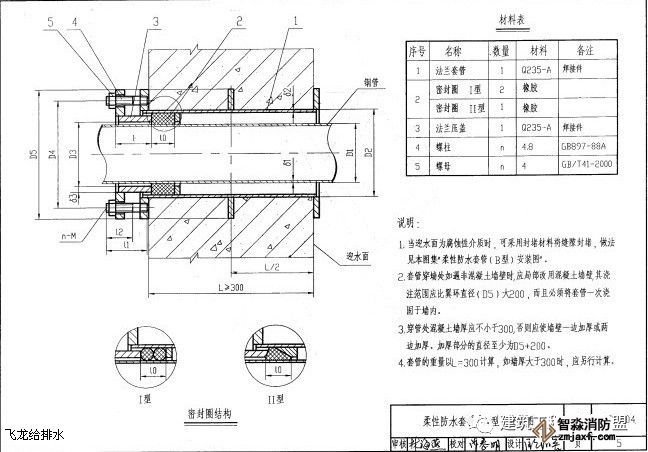

柔性套管安裝示意圖

 2

3.3.16 各種承壓管道系統和設備應做水壓試驗，非承壓管道系統和設備應做灌水試驗。

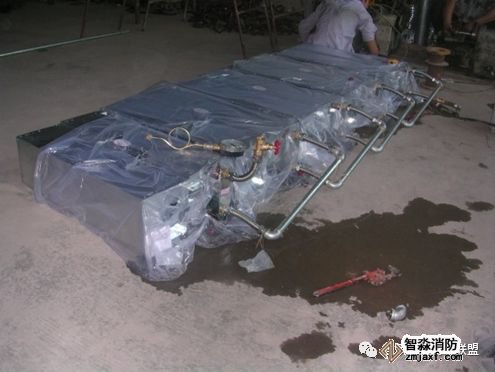

風機盤管進場試驗

水壓試驗要求：

1、金屬及復合管道系統在試驗壓力下觀測10min，壓力降不大于0.02Mpa，然后降至工作壓力進行檢查，應不滲不漏；塑料管給水系統應在試驗壓力下穩壓1h，壓力降不得超過0.05Mpa，然后在工作壓力1.15倍狀態下穩壓2h，壓力降不得大于0.03Mpa，同時檢查各連接處不得滲漏。

2、噴淋系統水壓強度試驗的測試點應設在系統管網的最低點。對管網注水時，應將管網內的空氣排凈，并應緩慢升壓，達到試驗壓力后，穩壓30min后，管網應無泄漏、無變形，且壓力降不應大于0.05MPa。嚴密性試驗壓力應為設計工作壓力，穩壓24h應無泄漏。

3、低輻熱管道，在試驗壓力下穩壓1h內壓力降不大于0.05Mpa且不滲不漏。

 3

4.1.2 給水管道必須采用與管材相適應的管件，生活給水系統所涉及的材料必須達到飲用水衛生標準.。

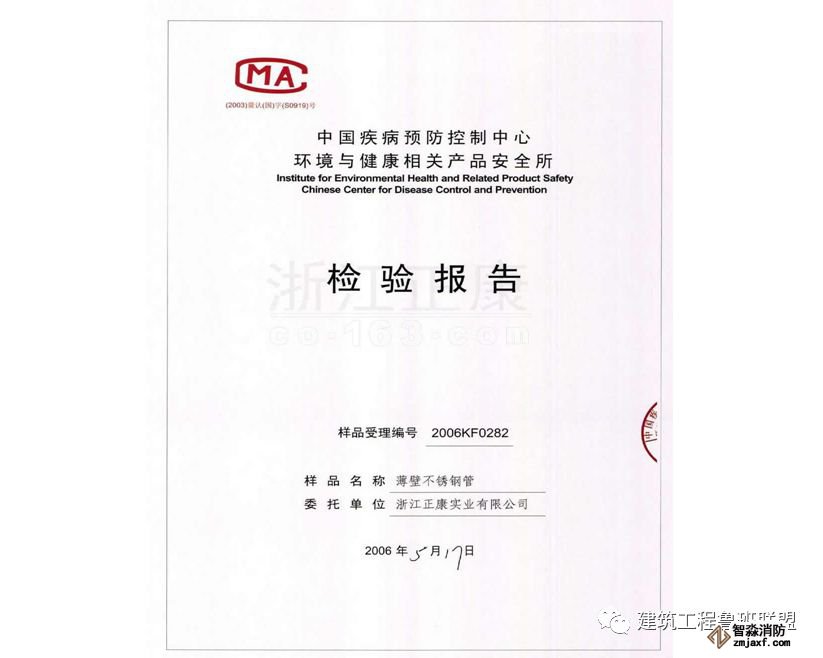

給水管道疾控中心檢測報告

 4

4.2.3 生活給水系統管道在交付使用前必須沖洗和消毒，并經有關部門取樣檢驗，符合國家《生活飲用水標準》方可使用。

檢驗方法：檢查有關部門提供的檢測報告。區縣疾病預防控制中心現場取樣檢驗，并出檢測報告。

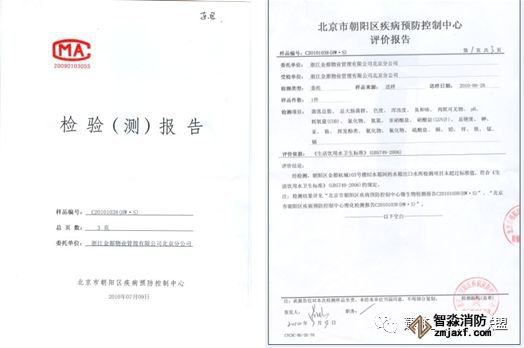

給水管網交工后出具水質檢測報告

 5

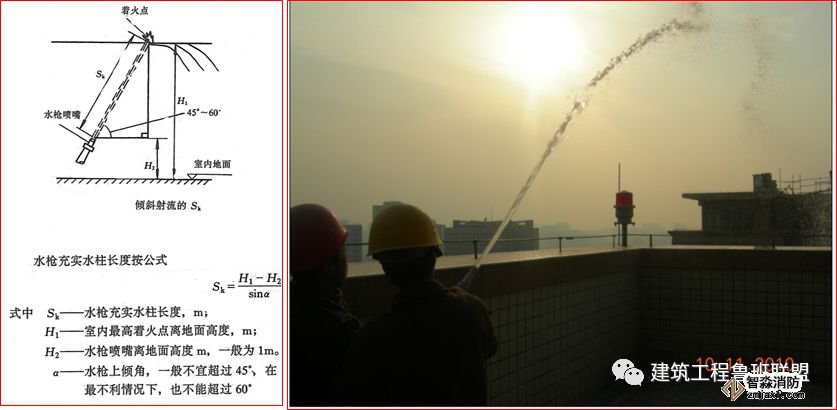

4.3.1 室內消火栓系統安裝完成后應取屋頂層（或水箱間內）試驗消火栓和首層取二處消火栓做試射試驗，達到設計要求為合格。

檢驗方法：實地試射檢查。

試射要求：試射仰角約為45~60°，充實水柱長度100m以下建筑為10m，超過100m的充實水柱為13m。

充實水柱長度：由水槍噴嘴起到射流90％水柱水量穿過直徑為38cm圓圈處的一段射流長度。

屋頂消火栓的噴射試驗

 6

5.2.1 隱蔽或埋地的排水管道在隱蔽前必須做灌水試驗，其灌水高度應不低于底層衛生器具的上邊緣或底層地面高度。

排水管道灌水要求：

1、滿水15min水面不降后，再灌滿5min，液面不降，管道及接口無滲漏為合格。

2、雨水管道灌水至每根立管上部的雨水斗，持續時間1h，不滲不漏。

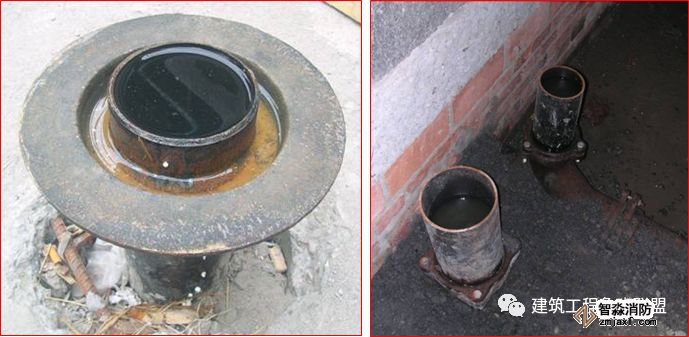

雨水管和污水管的灌水試驗

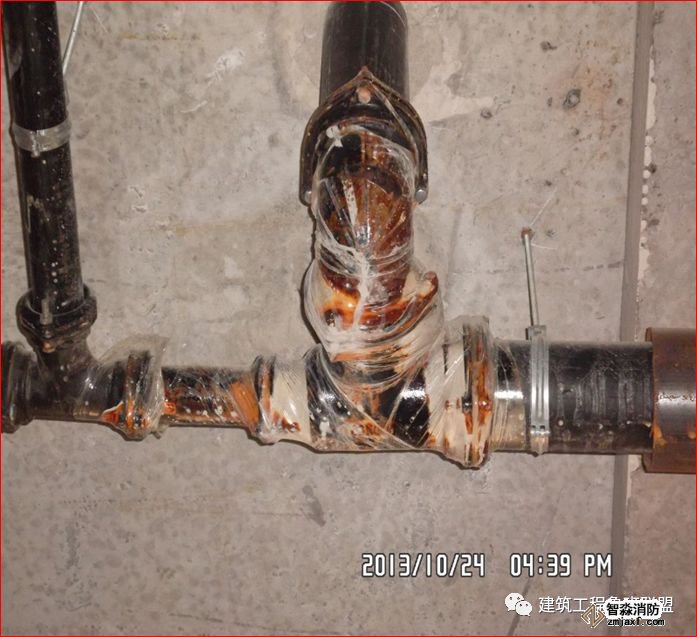

灌水后排水管道滲漏

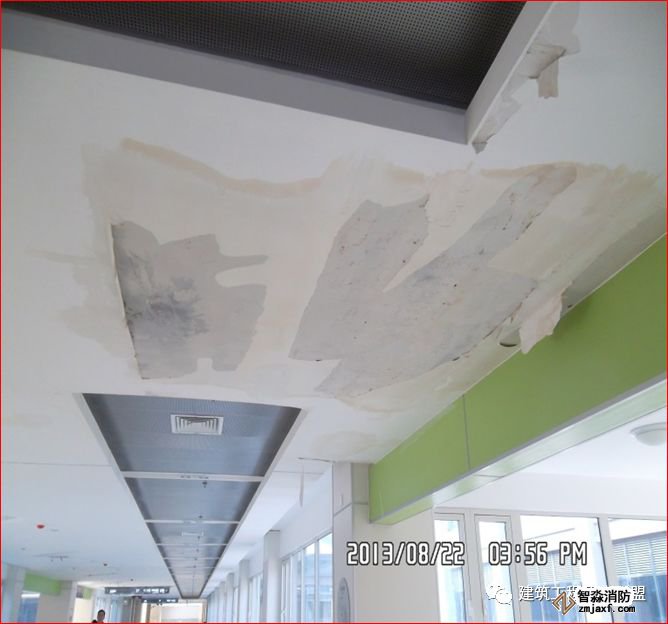

吊頂后管道滲漏

 7

8.2.1 管道安裝坡度，當設計未注明時，應符合下列規定：

（1）氣、水同向流動的熱水采暖管道和汽、水同向流動的蒸汽管道及凝結水管道，坡度應為3‰，不得小于2‰；

（2）氣、水逆向流動的熱水采暖管道和汽、水逆向流動的蒸汽管道，坡度不應小于5‰；

（3）散熱器支管的坡度應為1%，坡向應利于排氣和泄水。

檢驗方法：觀察，水平尺、拉線、尺量檢查。

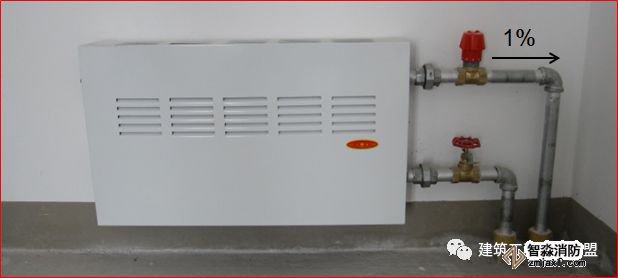

散熱器安裝，支管1%坡度

 8

8.3.1 散熱器組對后，以及整組出廠的散熱器在安裝之前應作水壓試驗。試驗壓力如設計無要求時應為工作壓力的1.5倍，但不得小于0.6MPa。

檢驗方法：試驗時間為2~3min，壓力不降且不滲不漏。

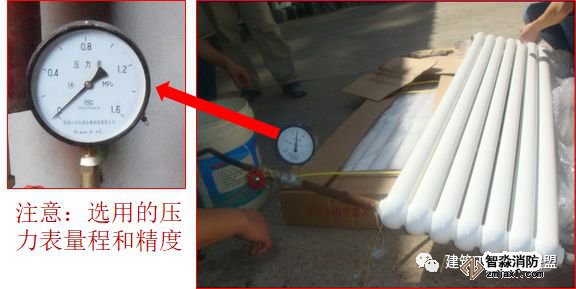

整組散熱器安裝前的水壓試驗

 9

8.5.1 地面下敷設的盤管埋地部分不應有接頭。

檢驗方法：隱蔽前現場查看。

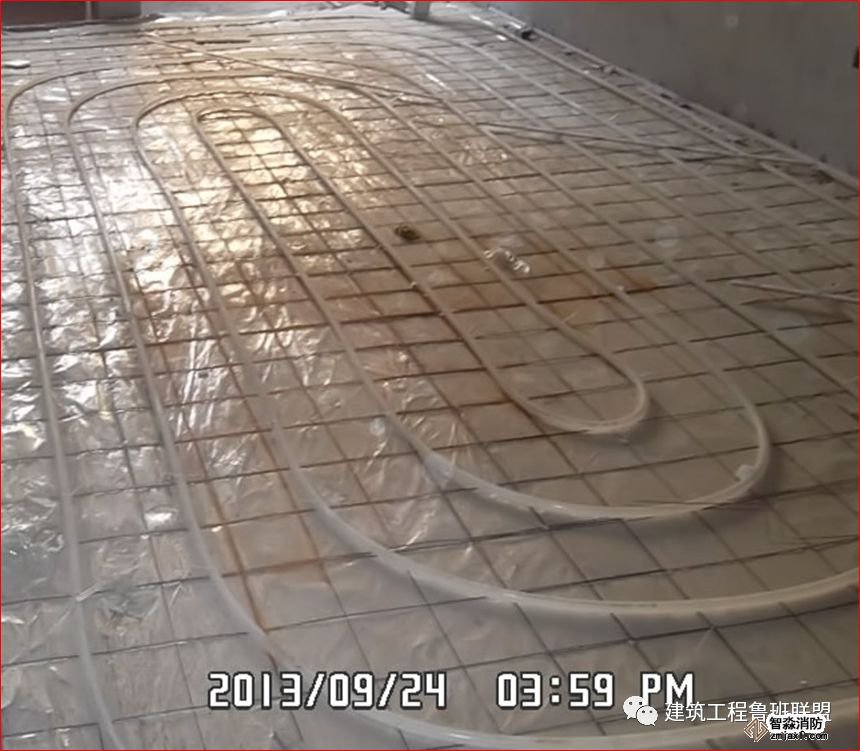

盤管埋地隱蔽無接頭

 10

8.5.2 盤管隱蔽前必須進行水壓試驗，試驗壓力為工作壓力的1.5倍，但不得小于0.6MPa。

檢驗方法：穩壓1h內壓力降不大于0.05Mpa，且不滲不漏。

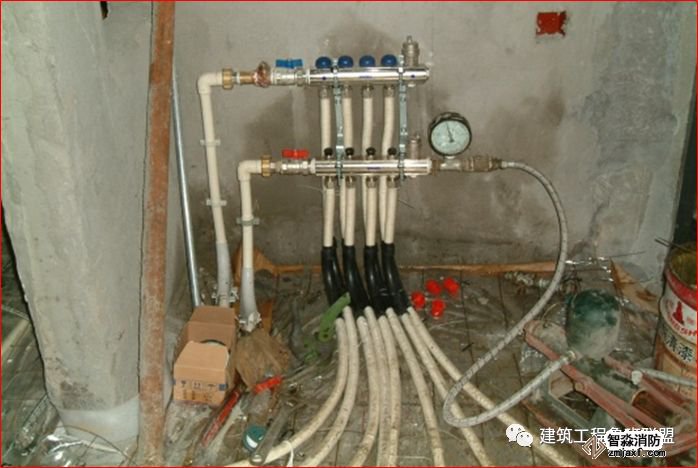

埋地盤管隱蔽前的水壓試驗

 11

8.6.1 采暖系統安裝完畢，管道保溫之前應進行水壓試驗。試驗壓力應符合設計要求。當設計未注明時，應符合下列規定：

（1）蒸汽、熱水采暖系統，應以系統頂點工作壓力加0.1MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.3MPa。

（2）高溫?zé)崴膳到y(tǒng)，試驗壓力應為系統頂點工作壓力加0.4MPa。

（3）使用塑料管及復合管的熱水采暖系統，應以系統頂點工作壓力加0.2MPa作水壓試驗，同時在系統頂點的試驗壓力不小于0.4MPa。

檢驗方法：使用鋼管及復合管的采暖系統應在試驗壓力下10min內壓力降不大于0.02MPa，降至工作壓力后檢查，不滲、不漏；使用塑料管的采暖系統應在試驗壓力下1h內壓力降不大于0.05MPa，然后降壓至工作壓力的1.15倍，穩壓2h，壓力降不大于0.03MPa，同時各連接處不滲、不漏。

 12

8.6.3 系統沖洗完畢應充水、加熱，進行試運轉和調試。

檢驗方法：觀察、測量室溫應滿足設計要求。

 13

9.2.7 給水管道在竣工后，必須對管道進行沖洗，飲用水管道還要在沖洗后進行消毒，滿足飲用水衛生要求。

檢驗方法：觀察沖洗水的濁度，查看有關部門提供的檢驗報告。

 14

10.2.1 排水管道的坡度必須符合設計要求，嚴禁無坡或倒坡。

檢驗方法：用水準儀、拉線和尺量檢查。

排水管道坡度達到設計要求

 15

11.3.3 管道沖洗完畢應通水、加熱，進行試運行和調試。當不具備加熱條件時，應延期進行。

檢驗方法：測量各建筑物熱力入口處供回水溫度及壓力。

 16

13.2.6 鍋爐的汽、水系統安裝完畢后，必須進行水壓試驗。水壓試驗的壓力應符合下表的規定。

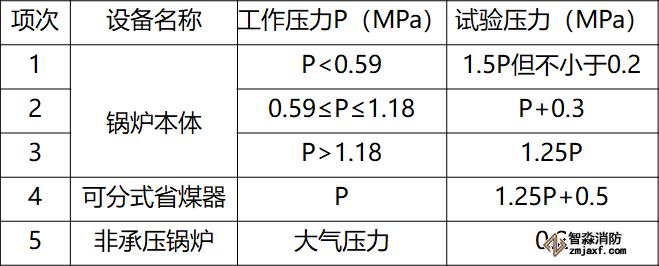

水壓試驗壓力規定

注：

1）工作壓力P對蒸汽鍋爐指爐筒工作壓力，對熱水鍋爐指鍋爐額定出水壓力；

2）鑄鐵鍋爐水壓試驗同熱水鍋爐；

3）非承壓鍋爐水壓試驗壓力為0.2MPa，試驗期間壓力應保持不變。

檢驗方法：

1）在試驗壓力下10min內壓力降不超過0.02MPa；然后降至工作壓力進行檢查，壓力不降，不滲、不漏；

2）觀察檢查，不得有殘余變形，受壓元件金屬壁和焊縫上不得有水珠和水霧。

 17

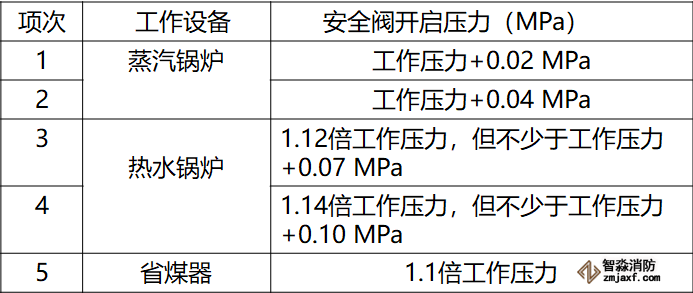

13.4.1 鍋爐和省煤器安全閥的定壓和調整應符合下表的規定。鍋爐上裝有兩個安全閥時，其中的一個按表中較高值定壓，另一個按較低值定壓。裝有一個安全閥時，應按較低值定壓。

安全閥定壓規定

檢查方法：檢查定壓合格證書。

 18

13.4.4 鍋爐的高低水位報警器和超溫、超壓報警器及聯鎖保護裝置必須按照設計要求安裝齊全和有效。

檢驗方法：啟動、聯動試驗并作好試驗記錄。

 19

13.5.3 鍋爐在烘爐、煮爐合格后，應進行48h的帶負荷連續試運行，同時應進行安全閥的熱狀態定壓檢驗和調整。

檢查方法：檢查烘爐、煮爐及試運行全過程。

 20

13.6.1 熱交換器應以最大工作壓力的1.5倍作水壓試驗，蒸汽部分應不低于蒸汽供汽壓力加0.3MPa；熱水部分應不低于0.4MPa。

檢驗方法：在試驗壓力下，保持10min壓力不降。
