JTY-GM-GSTN9811(Ex)/T防爆點型光電感煙火災探測器

作者:海灣消防文章來源：http://m.njjjjd.com/ [大中小]

一、海灣JTY-GM-GSTN9811(Ex)/T點型光電感煙火災探測器產品概述

　　JTY-GM-GSTN9811(Ex)/T點型光電感煙火災探測器是采用紅外散射原理研制而成的點型光電感煙火災探測器，適用于石油、化工等行業具有防爆要求的1區及2區使用。與GST-LD-N8401(Ex)總線隔離式安全柵配合使用，可接入本公司生產的各類火災報警控制器，完成探測器的信號處理。

　　JTY-GM-GSTN9811(Ex)/T探測器防爆類型為本質安全型，產品符合GB3836.1-2010《爆炸性環境第1部分：設備通用要求》和GB3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》的有關規定。同時本探測器還抗磷化鋁、鹽霧、二氧化硫腐蝕，適用于倉庫、廠房及其它有磷化鋁、鹽霧、二氧化硫腐蝕環境的場所。

二、海灣JTY-GM-GSTN9811(Ex)/T點型光電感煙火災探測器產品特點

　　JTY-GM-GSTN9811(Ex)/T探測器采用無極性二總線信號，地址碼可由編碼器實現寫入。采用獨特的迷宮設計，防蟲、防塵、抗外界光線干擾性能良好。工作時采用單片機實時采樣數據處理，可根據外界溫度、濕度變化進行漂移補償，保證火災探測的靈敏度，同時監測自身灰塵累積程度以及故障狀態。該探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，并具有良好的抗化學腐蝕性。

三、海灣JTY-GM-GSTN9811(Ex)/T點型光電感煙火災探測器技術參數

型號	JTY-GM-GSTN9811(Ex)/T
工作電壓	信號總線電壓：總線24V 允許范圍：16V～28V
工作電流	監視電流≤0.3mA 報警電流≤1.0mA
指示燈	紅色，巡檢時閃爍，報警時常亮
防爆標志	Ex ib IIC T6 Gb
防爆合格證號	CE16.2221
安全柵參數	U0=28V I0=115mA C0=0.083μF L0=4mH P0=0.8W
設備最大輸入?yún)?shù)	Ui=28V Ii=115mA Ci=0 Li=0 Pi=0.8W
保護面積	當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米。空間高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準 。
線制	信號二總線無極性
編碼方式	電子編碼（編碼范圍為1～242）
使用環境	溫度：-10℃～+55℃ 相對濕度≤95%，不凝露
外形尺寸	直徑：103mm 高；55mm（帶底座）
殼體材料和顏色	防爆ABS，瓷白
重量	約185g
安裝孔距	45mm～75mm
執行標準	GB 4715-2005、GB 3836.1-2010、GB 3836.4-2010

四、海灣JTY-GM-GSTN9811(Ex)/T探測器結構特征與工作原理

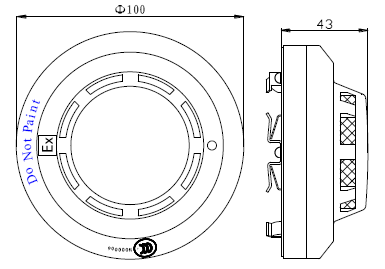

　　1.探測器外形示意圖如下圖所示。

探測器外形示意圖

　　2.工作原理

　　探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

五、海灣JTY-GM-GSTN9811(Ex)/T探測器安裝與接線

警告：安裝及布線應嚴格按照防爆產品相關安裝規范執行。

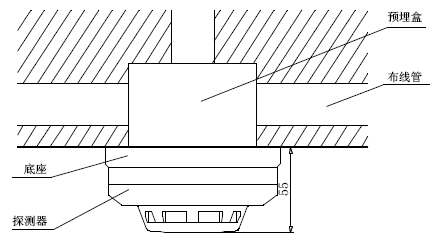

　　1.探測器安裝方式如下圖所示。

探測器安裝示意圖

　　2.接線方式

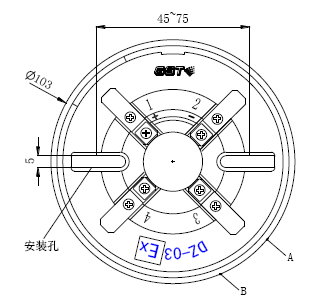

　　探測器的防爆底座示意圖如圖所示。底座上有4個導體片，布線管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。。

　　探測器與防爆定位底座上有定位凸棱，使探測器具有唯一的安裝位置。防爆定位底座A、B處有兩個凸棱，探測器防爆定位中扣側面C處有一個凸棱。裝配時，將探測器C對準防爆定位底座A處，順時針旋轉至B處即可安裝好探測器。

探測器底座示意圖

　　3.布線要求

　　底座接線電纜均選用截面積不小于1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。

　　注：為避免接線混亂，應采用不同顏色的線進行區別。
