GST-LD-N8402(Ex)電源隔離式安全柵

作者:海灣消防文章來源：http://m.njjjjd.com/ [大中小]

一、海灣GST-LD-N8402(Ex)電源隔離式安全柵產品概述

　　GST-LD-N8402(Ex)電源隔離式安全柵(以下簡稱安全柵)采用隔離式安全柵設計方案，為本安系統中本安側設備提供DC24V。安全柵應安裝在安全區域。

二、海灣GST-LD-N8402(Ex)電源隔離式安全柵產品特點

　　安全柵采用隔離式設計，不需要接地。

三、海灣GST-LD-N8402(Ex)電源隔離式安全柵技術參數

型號	GST-LD-N8402(Ex)
工作電壓	DC24V；允許范圍：DC20V～DC28V
工作電流	＜150mA
設備容量	最多可配接2只GST-HX-MN100C(Ex)火災聲光警報器
本安參數	Um：250V Uo：28V Io：115mA Po：0.8W Co：0.083μF Lo：4mH
使用環境	溫度： -10℃～+55℃ 相對濕度≤95%，不凝露
安全柵殼體材料	PA66
安全柵重量	約0.43kg
安全柵防護等級	IP30
安全柵安裝孔距	140mm
安全柵外形尺寸	150mm×97mm×36mm

四、海灣GST-LD-N8402(Ex)電源隔離式安全柵結構特征與工作原理

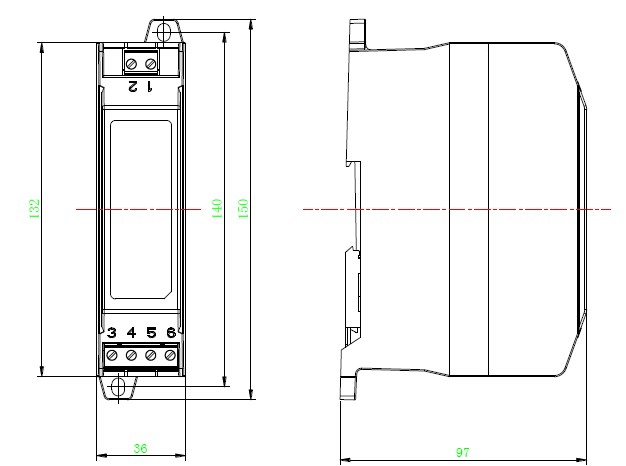

　　1.安全柵的外形示意圖如圖所示。

GST-LD-N8402(Ex)電源隔離式安全柵
外形示意圖

　　2.工作原理

　　安全柵通過隔離和限能2種方式確保本安側的安全。用變壓器隔離，本安側輸出端口用穩壓二極管限壓、電阻限流。

五、海灣GST-LD-N8402(Ex)電源隔離式安全柵安裝與接線

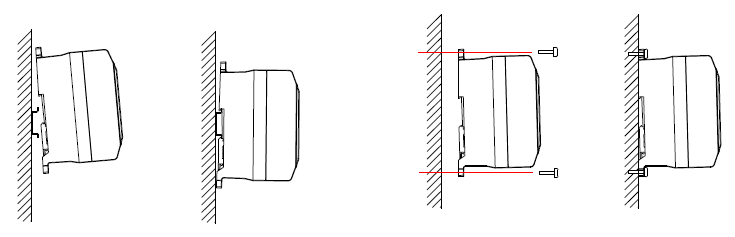

　　安全柵可以直接安裝于寬度為35mm的標準DIN導軌，如圖2-1所示。在不具備導軌安裝條件時，

　　可以通過上下兩個安裝孔，使用M4螺釘或ST4.2自攻螺釘（可選配塑料膨脹管）進行安裝，如圖2-2所示。

　　 GST-LD-N8402(Ex)電源隔離式安全柵

左圖導軌安裝示意圖右圖普通安裝示意圖

　　1.接線

　　安全柵端口通過插拔式端子（包括端子頭和端子座）同其他設備連接，將電纜線安裝在端子頭上后，端子頭正確插在端子座上確定穩固連接即可。

　　2.端子說明

　　接線端子如下圖所示。

GST-LD-N8402(Ex)電源隔離式安全柵

接線端子

　　D1、D2：DC24V，無極性

　　O+、O-：本安電源輸出

　　注意：安全柵應安裝在安全區域，本安側和非本安側接線應分開，并保持一定距離(至少為50mm)。

　　3.布線要求

　　電源線D1、D2采用阻燃BV線，截面積≥1.5mm2。安全柵至本安編碼設備應選用截面積≥1.0mm2的本安電纜，且電纜間分布電容不得大于0.083μF，分布電感不得大于4.0mH。
